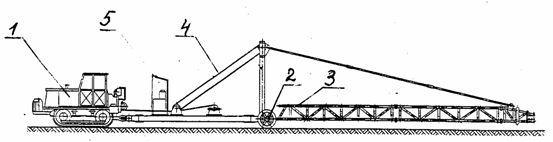

Устройство состоит (см. рисунок) из следующих основных элементов:тягового механизма 1, сочлененной с ним тележки 2, шарнирно закрепленной на ней стрелы 3, полиспастной системы 4, автономной гидростанции 5 с пультом управления и набора сменного навесного оборудования.

Набор сменного навесного оборудования включает в себя, кроме крюка для растаскивания оборудования и плужка для прокладки каналов, следующие узлы:

- устройство для пескоструйной резки металлических конструкций и труб двух типов;

- гидроприводное устройство для наведения противовыбросового оборудования, снабженное приспособлением для вертикального перемещения ПВО при зафиксированном положении стрелы;

- узел создания водяной завесы и обдува оборудования паром в зимнее время.

Работа с применением подъемно-транспортного устройства осуществляется следующим образом.

На оголовок стрелы устанавливается необходимое навесное оборудование. Устройство транспортируется в зону фонтанирующей скважины. Затем маневрированием установки и спуском-подъемом стрелы осуществляется намеченная операция.

При использовании устройства для наведения противовыбросового оборудования или устройства для гидропескоструйной резки они подключаются к трубопроводам подвода рабочей или технологической жидкости и приводятся в действие от автономной гидростанции или агрегатов большого давления, подающих водопесчаную пульпу. Управление операциями осуществляется оператором, располагающимися в съемной кабине на форкопе-платформе.

Операция по наведению противовыбросового оборудования проводится с помощью специального приспособления (головки), обеспечивающего вертикальное перемещение наводимого противовыбросового оборудования при неподвижном (зафиксированном) положении стрелы, что повышает точность центрирования навешенного оборудования относительно оси скважины.
