При восстановлении цилиндрических деталей электродуговой наплавкой (А.С. № 1616796 СССР) была разработана установка для размещения детали при наплавке.

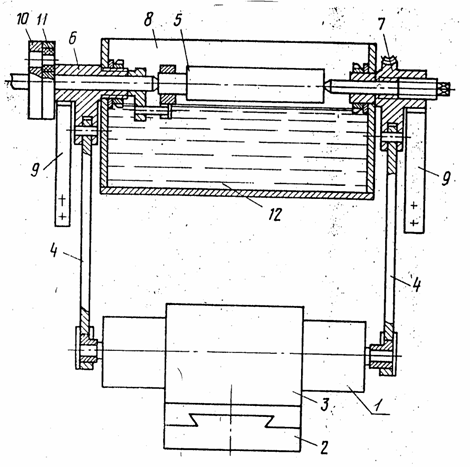

Корпус 1 (см. рисунок) установки для наплавки имеет направляющие 2, вдоль которых может перемещаться поддерживающий узел 3 с упругими элементами. Последний с помощью штанг 4 соединен с механизмом крепления наплавляемой детали 5, содержащим ведущую 6 и заднюю 7 бабки, которые закреплены на вибробункере 8. Ведущая 6 и задняя 7 бабки соединены с корпусом 1 с помощью упругих элементов - рессор 9. Ведущая бабка 6 подключена к механизму 10 вращения установки с помощью упругих элементов - резиновых втулок 11. Вибробункер заполнен порошком 12 для наплавки и установлен с возможностью поворота относительно продольной оси бабок 6 и 7 с помощью червячной передачи, причем ось вращения вибробункера и центр его поперечного сечения смещены. Возмущающая сила вибропреобразователя направлена по линии, проходящей под углом±15 к вертикали. Линия проходит относительно поверхности наплавляемой детали 5 со стороны, расположенной против направления ее вращения.

Подготовленную к наплавке деталь зажимают в центрах ведущей и задней бабок, при этом вибробункер находится в опущенном состоянии, и порошок не препятствует установке детали. Для обеспечения поворота вибробункера в положение для наплавки включают вибропреобразователь, благодаря чему порошок переходит в псевдосжиженное (виброкипящее) состояние. Поворот вибробункера производят с помощью червячной передачи до положения, при котором вершина наплавляемой детали располагается выше поверхности виброкипящего слоя порошка на величину не более 0,3 ее радиуса со стороны, расположенной против направления ее вращения.
