Результат выполнения конструкторской разработки.

Установка предназначена для подгонки тонко- и толстопленочных резистивных элементов как в дискретном, так и в интегральном ис­полнении. Установка позволяет производить подгонку толстопленоч­ных резисторов в сторону увеличения и уменьшения сопротивления без нарушения резистивного слоя.

Рекомендуемая область применения - радиотехническая и элек­тронная промышленность.

Принцип действия установки основан на воздействии высоко­вольтных электрических разрядов на резистивный материал, приводя­щих к изменению сопротивления за счет разрушения резистивной пленки или структурных преобразований в ней.

Смена резисторов и включение установки в режим подгонки осу­ществляется вручную, а выключение ее после достижения резистором заданного номинала и подключение контрольного омметра - автомати­чески.

Установка подгонки резисторов состоит из следующих основных частей (см. схему): измерительного усилителя; блока управления; бло­ка питания моста; высоковольтного преобразователя (ВВП); блока пи­тания; разрядного электрода.

Для обеспечения функционирования к установке подключается ма­газин сопротивлений (обозначенный на схеме какrО) необходимого класса точности и соответствующего диапазона. Дополнительно к ус­тановке могут быть подключены для контроля величины сопротивле­ний омметр или компаратор сопротивлений; генератор прямоугольных импульсов типа Г5-54, электронный секундомер, пульт дистанционно­го управления.

Установка работает следующим образом.

К гнездам xi подключается подгоняемый резистор rх, Х2 - эта­лонный резистор rО (магазин сопротивлений), ХЗ - контрольный ом­метр, Х4 - разрядный электрод. При этом в исходном состоянии кон­такты реле К1.1 и К1.2 коммутируют цепь "rх - Щ34" и омметр вы­свечивает сопротивление подгоняемого резистора. При нажатии кноп­ки sВ1 "Пуск" блок управления переключает реле К1 и его контакты К1.1 и К1.2 подсоединяют подгоняемый резисторrх к делителю на­пряжения и к эталонному резистору rО. Омметр при этом отключается от подгоняемого резистора, а его вход закорачивается при помощи контактов реле К1.3. Резисторыrх иrО образуют мостовую схему, напряжение разбаланса с которой поступает на измерительный усили­тель. Сигналы с компараторов схемы сравнения поступают на блок управления, где в зависимости от их сочетания вырабатываются опре­деленные управляющие сигналы. В состав блока управления входят два генератора: нерегулируемый высокочастотный на 12 кГц и регули­руемый низкочастотный. Параметры импульсов низкочастотного гене­ратора могут изменяться в широких пределах: частота следования им­пульсов при помощи регулятора r4 "Частота" на лицевой панели - от 150 до 2500Гц, а скважность - от 2 до 33 при помощи регулятора r5 "Длительность". Выбор генераторов производится при помощи пере­ключателей sАЗ "АВТ./НЧ" и sА4 "+/-". При установке переключате­лей sАЗ в положение "Авт." выбор генератора производится автома­тически в зависимости от направления подгонки: при подгонке в сто­рону увеличения сопротивления используются сигналы высокочастот­ного генератора, а при подгонке в сторону уменьшения сопротивления (для толстопленочных резисторов определенного номинала) - низко­частотного. В положении переключателя sАЗ "НЧ" при любом на­правлении подгонки используется низкочастотный генератор. Это дает возможность производить подгонку для некоторых видов резистивных материалов в сторону увеличения сопротивления без разрушения резистивного слоя. Выбранные таким образом задающие импульсы форми­руются в пачку, длительность которой при помощи регулятораrЗ "Порог" может изменяться от 0,5 до 10 мс. Далее пачки задающих им­пульсов поступают на высоковольтный преобразователь, где происхо­дит их усиление. Регуляторr2 "Амплитуда" позволяет изменять ам­плитуду разрядных импульсов от 0,5 до 10 кВ. Подгонка осуществля­ется путем подачи разрядных импульсов через электрод на корректи­руемый резистор rх.

После того, как сопротивление rх будет равно rО в пределах до­пуска, блок управления останавливает работу высоковольтного преоб­разователя, и контакты реле возвращаются в исходное состояние. При этом на омметре высвечивается сопротивление подгоняемого резисто­ра. Если сопротивление подгоняемого резистора несколько отличается от номинального, то регулятором "<-rК->" (резисторr1) можно сме­стить поле допуска номинала в сторону "больше" или "меньше" при­мерно на ±0,1%. Подгонка последующих резисторов будет проводить­ся точнее. Делитель напряжения вырабатывает высокостабильное на­пряжение для питания моста, образованного резисторами rх и rО. В зависимости от номинала подгоняемого резистора может использоваться напряжение ±2,5В (при rх<1 кОм), либо ±10В (при rх>1 кОм). Переключение напряжений осуществляется тумблером sА1 "5В/20В".

При необходимости расширения частотного диапазона может быть подключен внешний генератор при помощи переключателя sА5.

Прекращение работы установки осуществляется нажатием кнопки sВ2"Стоп".

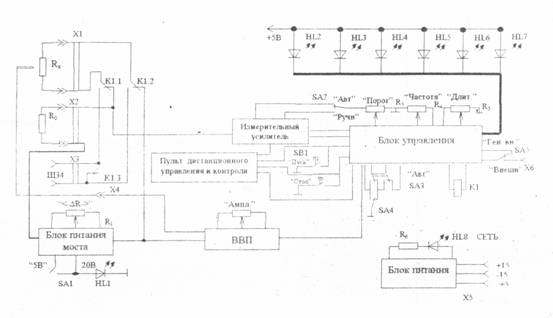

Рис. Схема установки подгонки резисторов.
