В основе предлагаемой конструктивной системы заложен открытый принцип типизации сборно-разборных зданий (СРЗ). При этом предполагается типизация элементов, а не зданий; возможность применения любого элемента системы в любом здании; взаимозаменяемость конструктивных элементов, что обеспечивает вариантность объемно-планировочных решений; общность узлов обратной связи (узлы соединения-разъединения); способность развития элементов в трех направлениях пространства; транспортабельность элементов; единая система координации размеров, конструктивных параметров, точек соединения - узлов обратной связи; единые правила привязки конструкций к координационным осям, единые правила определения конструктивных размеров и единые правила разрезки элементов.

В основе формирования архитектурно-планировочных решений СРЗ заложен принцип соответствия внутренней среды (пространства и микроклимата) функциональному процессу. При этом было разработано 8 архитектурно-планировочных решений СРЗ включающих в себя индивидуальные жилые дома общей площадью от 35 до 90 м ²; общежитие на 6 мест; столовая на 20 посадочных мест; здравпункт; магазин на 3 рабочих места с торговым залом площадью 155 м ² и бани на 5 мест.

Конструктивное решение предлагаемых СРЗ - панельное с поперечными несущими стенами. Фундаменты СРЗ разработаны в виде железобетонной плиты (600х200х60мм), укладываемой на песчаное или гравийное основание, устраиваемое на выровненной поверхности земли. Основными несущими и ограждающими элементами СРЗ являются панели стен, цокольного перекрытия и покрытия. Высокая пространственная жесткость и устойчивость зданий обеспечивается поперечно - стеновым конструктивным решением, при котором устойчивость в поперечном направлении создают несущие внутренние и наружные стены и фундаментные балки, а в продольном - самонесущие продольные стены, а так же панели покрытия и цокольного перекрытия.

Панели СРЗ решены по единой конструктивной схеме и состоят из деревометаллического каркаса, обшитого с двух сторон листовым материалом и трудносгораемого утеплителя - полистирольного пенопласта ПСБ-С 40. Металлические элементы в каркасе необходимы для гарантии точности установки деталей узлов обратной связи. Кроме того безболтовая связь «шип-гнездо» (рис.1) позволяет собирать СРЗ со скоростью 3,5 м2/чел-час. Другими словами бригада в 4 человека смонтирует СРЗ общей площадью в 100 м2 за 7 часов не прибегая к использованию грузоподъемных механизмов.

Наружная обшивка может быть выполнена из оцинкованного или покрытого пластиком металла; цементно-стружечных плит с окраской их кремнийорганическими эмалями КО-174 или КО-168, перхлорвиниловыми эмалями ХВ-1100, ХВ-785 или другими водо-щелочными и атмосферостойкими красителями. ЦСП при этом следует крепить к каркасу с помощью раскладок из анодированных алюминиевых профилей. В разработанной серии в качестве обшивок использована фанера ФСФ толщиной 6 и 8 мм. Основной проблемой в этом варианте явилась качественная отделка и защита от атмосферных воздействий наружной обшивки, обладающей высокой трещиностойкостью при деформации шпона фанеры.

Элементы каркаса и обшивки соединяют водостойкими синтетическими клеями, разрешенными к применению Главным санитарно-эпидимиологическим управлением Минздрава РФ: фенолформальдегидным клеем КБ-3, фенолрезорциновыми клеями ФР-12, ФР-50 или ФРФ-100.

Для изоляции стыков между панелями использованы заливочные композиции, которые при введении в стык вспениваются, заполняя все пустоты, выполняя одновременно функции утеплителя и герметика. Долговечность этих герметиков (ППУ «Вилан 405» и ППУ 350Н) по данным НИИСФ составляет 35-40 лет. По окончании герметизации стыков они закрываются нащельниками.

С целью обеспечения требуемой долговечности деревянных конструкций СРЗ предусмотрен комплекс конструктивных мероприятий, таких как: устройство вентиляционных продухов, исключающих накопление влаги в утеплителе; устройство пароизоляции; устройство надежной гидроизоляции в уровне цоколя и кровли; устройство надежной герметизации стыков. Кроме этого предусмотрены химические меры защиты древесины от поражения ее разного рода домовыми грибами и насекомыми; повышение ее огнестойкости.

На последнем этапе разработки проекта были определены расходы материалов на изготовление сборно-разборных зданий. Некоторые из этих значений для районов с расчетной температурой наружного воздуха -35 ^оС приведены в таблице 1.

Таблица 1

Расход материалов на одно сборно-разборное здание

где СРЗ-2 - жилой дом общей площадью 53 м ²; СРЗ-4 - общежитие на 6 мест общей площадью 68 м ²; СРЗ -5 - столовая-доготовочная на 20 посадочных мест; СРЗ - 6 - здравпункт общей площадью 99,5 м ².

Разработанная серия сборно-разборных зданий наиболее предпочтительна как основа для поселков пионерного освоения в удаленных районах и позволит из типовых конструкций создать все многообразие селитебной части населенного места.

Цель разработки - создание полносборных зданий малыми трудозатратами на монтаж без использования кранового оборудования.

Область применения - гражданское строительство, пионерное освоение новых территорий.

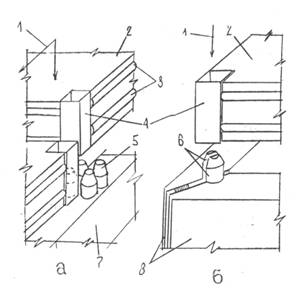

Рис. Единый узел соединения панелей системы СРЗ с обжатием уплотнителя на рядовых (а) и угловых (б) стыках:

1- направление движения панели; 2 - панель перекрытия или покрытия;

3 - уплотнитель; 4 - «гнездо»; 5 - «шип»; 6 - «полушип»; 7 - фундаментальная палка; 8 - угловые панели.
