Линия передачи СВЧ-энергии состоит из двух проводящих экранированных заземленных медных проводников 2 в форме тонких лент, электрически соединенных между собой. Симметрично между этими двумя широкими плоскостями ( экранами) в виде узкой полоски расположен центральный медный проводник 1 (токонесущая полоска). В данном случае зазор между экранированным заземленным и центральным проводниками выполняет роль системы щелей, обеспечивая малую распределительную связь вдоль всей протяженности симметричного полоскового волновода. Центральный проводник полоскового волновода слегка смещен в сторону открытого пространства. Пространство между экранами заполнено воздухом.

Две экранированные металлические ленты и токонесущая полоска свернуты в логарифмическую спираль, имеющую 8 витков. В центре логарифмической спирали находится балластная нагрузка, представляющая собой тонкие круглые ферритовые стержни, расположенные вертикально.

Чтобы конструкция системы взаимодействия была более жесткой, перпендикулярно заземленным пластинам и токонесущей полоске и радиально логарифмической спирали установлены четыре тонких круглых диэлектрических стержня.

Для увеличения максимальной передаваемой мощности токонесущая полоска выполнена сравнительно толстой с закругленными и тщательно обработанными краями.

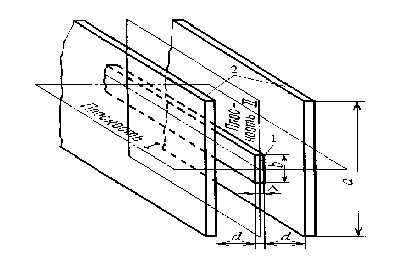

Симметричный полосковый волновод

1-центральный медный проводник (токонесущая полоска);

2-экранированные заземленные медные проводники
