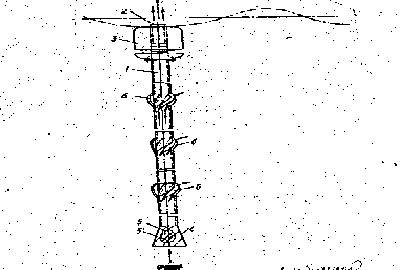

Устройство содержит опущенный в толщу воды вертикальный трубопровод 1 с клапаном 2 в верхней части и поплавком 3, обеспечивающим перемещение устройства в толще воды синхронно профилю поверхностной воды. Нижняя часть трубопровода 1 имеет конусообразное расширение 4. Трубопровод 1 оснащен однонаправленными, спирально изогнутыми лопастями 5-6, одни из которых расположены на внутренней поверхности конусообразного расширения 4, а другие - несколькими рядами на наружной поверхности трубопровода 1. Лопасти 5 имеют одинаковую высоту рабочих плоскостей, а рабочая плоскость лопастей 6 выполнена с переменной высотой, плавно повышающейся от нижнего конца к верхнему. При этом лопасти 5 установлены так, что перекрывают одна другую своими верхними частями. Нижние участки лопастей 5 расположены перпендикулярно поверхности трубопровода 1, а по мере следования вверх рабочие плоскости лопастей становятся параллельными поверхности трубопровода 1. Лопасти 5 и 6 изготовлены из полимерных материалов методом литья под давлением.

Вертикально опущенный в толщу воды трубопровод 1 имеет положительную плавучесть за счет поплавка 3, благодаря чему устройство перемещается в толще воды синхронно профилю поверхностной воды. При движении верхнего конца трубопровода 1 к вершине волны ( выше среднего уровня океана) клапан 2 закрыт, что препятствует опусканию столба воды в трубопроводе 1. При движении к подошве волны верхнего среза трубопровода 1 он оказывается ниже среднего уровня океана, при этом клапан 2 открывается, и глубинная вода выплескивается через верхнее отверстие. Для ускорения подъема глубинных вод и усиления вертикальной стабилизации всего устройства оно закручивается по своей продольной оси с помощью набора лопастей 5 и 6. Форма лопастей 6 препятствует развороту трубопровода 1 в обратном направлении и нарушению вертикальной стабилизации устройства. Лопасти 5 функционально дополняют лопасти 6, т к используя энергию поступающего потока воды в трубопровод 1 снизу, ускоряет движение воды и истекание ее из верхнего отверстия. При обратном движении устройства (вверх) при закрытом клапане 2 на лопасти 5 действует объем воды в нижнем конце трубопровода 1, поэтому эти лопасти имеют одинаковую высоту.
