Номер

42-092-00

Наименование проекта

Сорозадерживающее устройство

Назначение

Для очистки сточных вод от плавающих механических примесей

Рекомендуемая область применения

Системы городских очистных сооружений

Описание

Описание к ИЛ № 42-092-00

Данная работа является результатом выполнения конструкторской разработки.

Сорозадерживающие устройства выпускаются восьми типоразмеров в зависимости от размеров канала, в котором они устанавливаются (см. таблицу).

Таблица

Типоразмер	Размеры сорозадерживающего устройства		Размер канала
Типоразмер	ширина, мм	длина, мм	ширина, мм	высота, мм
0790	700	1200	700-800	900-1200
0890	800	1200	800-900	900-1200
0914	900	1500	900-1000	1200-1500
1014	1000	1500	1000-1100	1200-1500
1018	1000	2100	1000-1100	1800-2100
1521	1510	2400	1500-1600	1800-2100
2018	1810	2100	1800-2000	1800-2000
2021	1810	2400	1800-2000	2100-2400

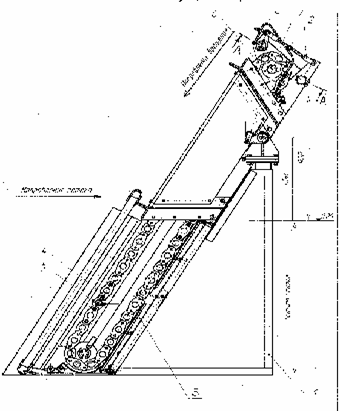

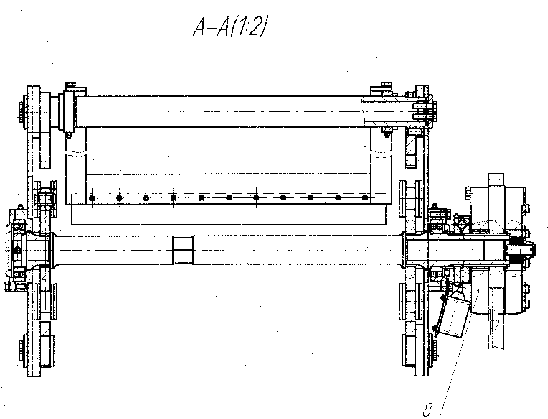

Устройство представляет собой прямоугольную раму 1, состоящую из продольных болтов 2, связанных перемычками и решетчатого днища 3, выполненного из пластин каплеобразной формы. Вдоль продольных болтов, охватывая их, перемещаются две замкнутые пластинчатые цепи 4, между которыми закреплены поперечные рабочие органы - граблины 5, контактирующие своей рабочей поверхностью с решетчатым днищем 3. Привод цепных передач осуществляется от двух ведущих звездочек 6, установленных на общем валу 7, приводимом гидродвигателем 8 с регулируемой скоростью. Подача рабочей жидкости к гидродвигателю производится от гидростанции.

Загрязненный поток жидкости, протекающей по каналу, проходит сквозь решетчатое днище устройства, при этом механические плавающие частицы, оседающие на решетке, перемещаются граблинами к верхнему краю рамы, где с помощью сбрасывателя попадают в бункер-мусоросборник.
