Номер

42-044-00

Наименование проекта

Настольный станок для контактной свпарки

Назначение

Для сварки металлической ленты толщиной 0,2 мм

Рекомендуемая область применения

Сварочное производство

Описание

Описание к ИЛ № 42-044-00

Данная работа является результатом выполнения конструкторской разработки.

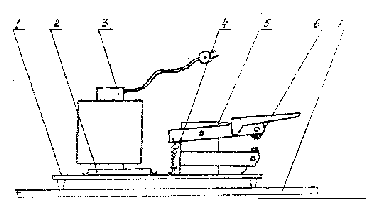

Станок (см. рисунок) представляет собой установленную на столе 7 станину-подставку 1, на которой размещены понижающий трансформатор 3 мощностью 350 Вт с переменным (до 100 Ом) сопротивлением 2 и рычажное устройство 5. Устройство включает в себя медные или медно-графитовые электроды 6, закрепленные на верхнем и нижнем рычагах, и стальную пружину 4.

При работе настольного станка напряжение поступает от сети на понижающий трансформатор. Металлическая лента устанавливается между рычагами рычажного устройства. Для сварки ток напряжением 12 В от трансформатора подается через регулирующее сопротивление на электроды. При нажатии на рычаг верхнего электрода происходит сваривание ленты за счет молекулярного сцепления двух соприкасающихся поверхностей при высокой температуре (900 ⁰С).

Настольный станок

Преимущества перед известными аналогами

Простота и надежность конструкции, высокачя энергобезопасность

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 2 раза улучшились условия труда, повысилось качество выполнения работ

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.11.1999
