Трехзальный комбинированный пресс состоит из ниж­него желобчатого вала или вала с регулируемым прогибом, среднего трехкамерного отсасывающего вала, верхнего гра­нитного вала.

Наружная поверхность желобчатого вала имеет резино­вую или металлическую облицовку со спиральными желобка­ми для отвода отжатой воды. Ширина желобков 0,5 мм, глубина 2,5 мм, шаг 3 мм.

Отсасывающий вал состоит из рубашки, цапф, подшип­никовых опор и отсасывающей камеры. Рубашка вала выпол­нена из нержавеющей стали и имеет перфорацию. Диаметр отверстий перфорации 4…4,5 мм, живое сечение отвер­стий 17…21%. Наружная поверхность вала облицована резиной.

Гранитный вал состоит из гранитного блока, сталь­ного сердечника и подшипниковых опор.

Отсасывающий вал комбинированного пресса устанав­ливается стационарно на станинах, гранитный и желоб­чатый валы прижимаются к нему с помощью механизмов прижима.

Прессовая часть с трехвальным комбинированным прессом работает следующим образом.

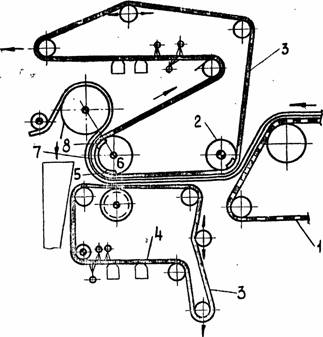

Бумажное полотно (см. рисунок) снимается с сетки 1 пересасывающим валом 2 и транспортируется сукном 3 к комбинированному прессу.

Бумажное полотно поступает в нижний прессовый захват и обезвоживается между двух сукон. Отжатая во­да через сукна поступает в желобки желобчатого вала 4 и в камеру 5 отсасывающего вала 6. Далее полотно с по­мощью поддерживающей камеры 7 отсасывающего вала по­дается в верхний прессовый захват комбинированного прес­са. Отжатая вода поступает в третью камеру 8 отсасыва­ющего вала, что позволяет механическим путем удалить значительное количество воды из бумажного полотна.
