В конвейер КШЛ-С входит одно из исполнений ленточного конвейера для швейных потоков марки КИИ (КШП. 00. 000-03), длиной 32925 мм и выводное устройство, в которое входит конвейер приводной, наклонный (КПН), приемное устройство и накопитель.

Конвейер КШЛ состоит из двух самостоятельных ленточных конвейеров (ярусов), расположенных друг под другом, отдельно стоящего пульта управления, двух вращающихся стеллажей и стопа.

Тяговым органом конвейера является полульняная транспортерная лента шириной 235 мм.

Головная секция конвейера включает в себя подъемную платформу для автоматической подачи контейнеров с нижнего яруса на верхний, барабан с приводом нижнего яруса, отклоняющийся ролик верхнего яруса и привод механизма подъемной платформы.

Концевая секция состоит из барабана с приводом верхнего яруса и натяжных устройств обоих ярусов.

Основными элементами металлоконструкции являются стяжки и настилы, которые образуют короба для прокладки проводов цепей управления и технологического оборудования.

К собранной металлоконструкции на каждом рабочем месте крепятся стойки, оснащенные механизмом для сброса контейнеров на приемные полки и системой сигнализации, от которой поступает сигнал на пульт управления о загрузке приемной полки.

У каждой стойки устанавливается нижняя попка для контейнера с готовыми изделиями.

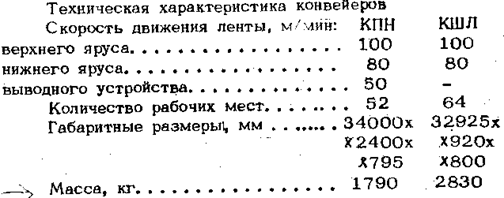

Установленная мощность приводов 1,75 кВт. Напряжение питающей сети трехфазного тока 300 или 220 В. Габаритные размеры тары 490х320х225 мм, высота конвейера 800, ширина 920 мм.

Конвейер приводной наклонный состоит из привода, натяжного винтового устройства и транспортирующего органа (два клиновых ремня), боковых ограждений, регулируемых по ширине. На конце имеется торцевое ограждение для остановки контейнера.

Приемное устройство выполнено в виде промежуточных и. концевой секции, которые представляют собой отрезки неприводных дисковых конвейеров с боковыми ограждениями, регулируемыми по ширине.

Промежуточные секции позволяют уменьшить габариты конвейера по ширине за счет более плавного перехода от конвейера марки КШЛ к накопителю.

Конвейер обеспечивает:

транспортирование и автоматический сброс контейнера с производственной партией полуфабриката по верхнему ярусу из пункта запуска на рабочее место исполнителя технологической операции;

возврат контейнера с производственной партией полуфабриката с рабочего места исполнителя на пункт запуска по нижнему ярусу;

автоматический подъем контейнера с уровня нижнего яруса на уровень верхнего яруса в пункте запуска с помощью подъемного стола или автоматический сход контейнера по выводному устройству и накопитель.
