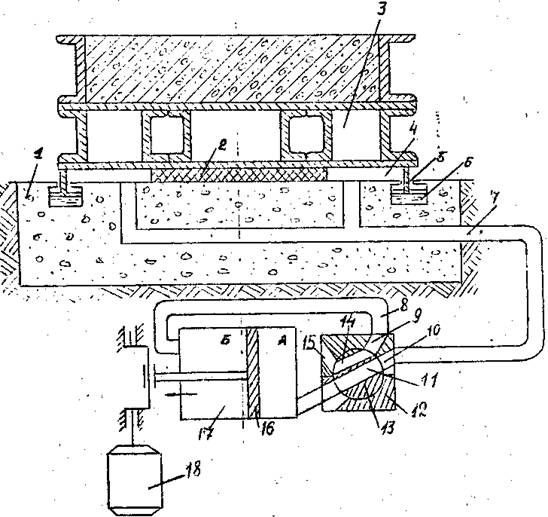

Виброустановка (см. рисунок) имеет основание 1 с упругой прокладкой 2, на которую установлена форма с инвентарным поддоном 3. По его периметру закреплено уплотнение 5, размещенное в пазу 6 основания и образующее рабочую камеру 4, соединенную с основным волноводом 7 и полостью А поршневого генератора 17 инфразвуковых колебаний, связанного с приводным двигателем 18.

На основном волноводе установлен переключатель в виде корпуса 12, соединенного с атмосферой основным и дополнительным 8 волноводами соответственно каналами 15, 10, 9. Внутри корпуса размешен поворотный золотник 13 с каналами 11, 14. Поперечное сечение каждого из них равно поперечному сечению основного волновода. Корпус

переключателя соединен дополнительным волноводом 8 с полостью генератора инфразвуковых колебаний, причем площадь поперечного сечения канала на входе корпуса в два раза больше, поперечного сечения волновода, соединяющего канал с помощью А генератора инфразвуковых колебаний.

Виброустановка работает следующим образом.

Перед включением двигателя генератора инфразвуковых колебаний золотник поворачивается так, что полость, Б генератора через дополнительный волновод и каналы переключателя и волновод соединена напрямую с полостью А генератора, а внешняя нагрузка отключена.

После запуска двигателя и перемещения поршня вправо в полости А генератора создается волна сжатия, а в полости Б - разряжение. По мере перемещения поршня 16 вправо до своего крайнего положения импульс давления через дополнительный волновод передается в полость Б, создавая при этом дополнительную силу, действующую по направлению движения поршня и облегчающую работу двигателя. При обратном ходе поршня потребляемая мощность двигателем уменьшается.

При выходе генератора в рабочий режим золотник поворачивается так, что полость А генератора через волновод, и каналы соединяется с основным волноводом, при этом

инфразвуковые импульсы, генерируемые в полости А генератора, передаются в рабочую камеру, где воздействуют на форму с бетонной смесью, а полостью Б через дополнительный волновод, каналы 9, 14, 15 сообщаются с атмосферой.

По завершении уплотнения бетонной смеси золотник переводится через промежуточное положение, при котором полости А и Б генератора сообщаются с атмосферой в первоначальное положение, после чего выключается двигатель.
