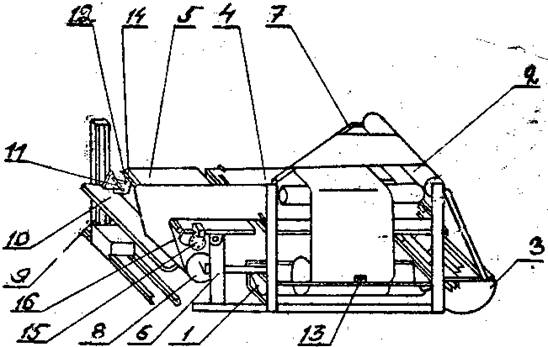

Унифицированный механизированный измерительный стол (см. рисунок) состоит из следующих механизмов и узлов: устройства размоточного 1, узла браковки с валом 2 и накопителем 3 , стола 4 с устройством для измерения ширины, вала транспортирующего, намоточно-измерительного узла, включающего намоточное устройство 8 с механизмом 9 съема рулонов, механизма равнения кромки, устройства для измерения длины с измерительным валом 14, преобразователем 15 и вариатором 16, диагонали 7 для разворота полотна, раздубликатора, отметчика, пульта управления со встроенным счетчиком.

УМПС-2 представляет собой комбинированную установку из просмотрового стола для размещения отрезка измеряемого материала длиной не менее трех метров со смонтированными на нем или выставленными относительно него узлами и средствами механизации и автоматизации и браковочного узла с наклонным экраном.

Рабочая плоскость просмотрового стола сообразуется двумя частями: стационарной 4, входящей в узел "стол", и поворотной 5, входящей в узел "намоточно-измерительный", и установленной на шарнирах стойке 6.

На столе установлено устройство для измерения ширины. Под столом смонтирована люлька размоточного устройства с приводом, у заднего торца стола - браковочный узел, у переднего - намоточно-измерительный. Вал транспортирующий размоточного устройства с приводом смонтирован на вертикальной стойке и раме браковочного узла и зубчатой передачей соединен с валом браковочного узла. На платиках стойки и рамы браковочного узла монтируется направляющая (диагональ) для разворота полотна. Механизм съема рулонов имеет лоток 10, несущий палец 11, который взаимодействует с вилкой 12 на поворотной части стола. Размоточное устройство имеет датчик конца полотна 13.

Машина работает следующим образом.

Рулон ткани (или другого материала) укладывается в люльку размоточного устройства. Размоточное устройство и транспортирующий вал осуществляют размотку ткани и подачу ее в браковочный узел с разворотом на 90 градусов. Ткань из накопителя протаскивается измерительным валиком и намоточным устройством по столу и наматывается на скалку при автоматическом равнении кромки.

Через каждые три метра намоточное устройство останавливается, и отметчиком наносится меловая метка на ткань.

Остановка намоточного устройства (и ткани) производится оператором при совмещении метки с торцом стола, Количество трехметровых отрезков считается счетчиком на пульте. Остаток рулона ткани менее трех метров измеряется металлической рулеткой, установленной с правой стороны по длине стола.

При работе в автоматическом режиме по одному рулону из партии производится настройка счетчика с помощью вариатора в намоточно-измерительном узле, и затем производится измерение всей партии рулонов без остановок через три метра - по счетчику.

После окончания намотки рулона производится съем рулона со скалки с помощью механизма для съема рулонов, входящего в состав намоточно-измерительного узла.
