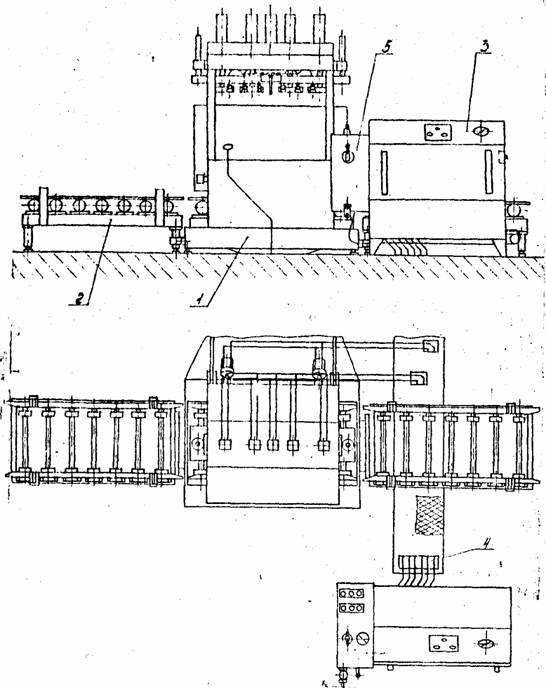

Стенд для испытания блоков цилиндров на герметич­ность (см. рисунок) состоит из следующих составных частей: кантователя 1, двух рольгангов 2, гидропривода 3, трубопроводов 4, соединяющих гидропривод и гидравли­ческую систему кантователя.

Кантователь состоит из основания и рамы, которая может поворачиваться двумя гидроцилиндрами в вертикальной плоскости на угол 90 градусов. На раме установлены пружинные уст­ройства, которые состоят из гидроцилиндров и прижимов, и предназначены для уплотнения стыковочных щелей между бло­ком цилиндров и гильзами и отверстий водяной рубашки, рас­положенных на плоскости стыка блока с головкой цилиндров.

На основании смонтированы водовоздушный бак и прижимное устройство, предназначенное для уплотнения горловины водовоздушного. бака при подаче в него воз­духа под давлением, и впуска воды после завершения испытаний.

Гидропривод предназначен для подачи масла под дав­лением в гидросистему кантователя и состоит из собственно гидропривода и пульта управления 5.

Рольганг служит для транспортировки блока к кантователю и вывода его из кантователя.

На стенде выполняются следующие операции:

- уплотнение стыковочных щелей между блоком ци­линдров и гильзами и отверстий водяной рубашки, распо­ложенных на плоскости стыка блока с головкой цилинд­ров,

- кантование блока цилиндров с целью визуального контроля за результатами испытаний.

Испытание на герметичность водяной рубашки блока цилиндров производится следующим образом. Подлежащий испытанию блок устанавливают на рольганг и вручную за­катывают на кантователь, где его и фиксируют неподвижно.

При подаче рабочей жидкости (масла) в гидросистему кантователя прижимные устройства уплотняют щели между блоком цилиндров и гильзами и отверстия в водяной рубашке блока.

После подачи воздуха под давлением в водовоздушный бак происходит вытеснение воды из бака в водяную рубаш­ку блока.

Освещая блок переносной лампой, производят осмотр.
