Во многих случаях, особенно когда приходится проводить измерение температур с высокой разрешающей способностью, требуется применение специальных усилительных устройств. Однако применение усилителей постоянного тока для этих целей сопряжено с появлением значительных погрешностей, связанных с дрейфом шума и шумами. Предлагается прибор для измерения температур с высокой разрешающей способностью основанный на применении частотного преобразователя.

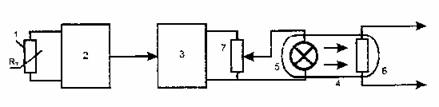

На чертеже представлена блок - схема предлагаемого преобразователя.

Преобразователь температуры содержит терморезистор 1, автогенератор 2, линейный преобразователь 3 частоты в напряжение, оптрон 4 с лампой 5 накаливания и фоторезистором 6, регулируемый потенциометр 7.

Преобразователь работает следующим образом.

Терморезистор 1 включен во времязадающую цепь автогенератора 2, следовательно его частота определяется выражением:

что позволяет проинвертировать ветвь характеристики терморезистора на обратную.

Получение обратной зависимости падающей характеристики терморезистора на

на выходе автогенератора 2 позволяет реализовать ее компенсацию идентичной характеристикой преобразователя (например оптрона) в случае последовательного включения звеньев. Но т.к. сравнение частотного сигнала с аналоговой вольтамперной характеристикой оптрона невозможно, то частотный сигнал с помощью преобразователя частота - напряжение преобразуется в аналоговый сигнал напряжения, величина которого зависит от температуры терморезистора и представляет собой при линейном преобразовании частоты в напряжение обратную зависимость проходной характеристики терморезистора.

Для выполнения линейности преобразователя необходимо иметь одинаковую крутизну характеристик термистора и оптрона, в этом случае коэффициент деления делителя h=1. Если крутизна характеристик различна, то меняя значение коэффициента деления, можно всегда получить линейное преобразование (путем изменения крутизны проходной характеристики оптрона).

Выбор начальных условий не ограничивает динамического диапазона измерений, который определяется характеристикой терморезистора
