Предлагаемый дифференциал ориентирован на применение в самодельных конструкциях указанных механизмов с использованием доступных деталей и материалов. Учитывая простоту конструкции дифференциала, он может быть изготовлен даже в небольших мастерских.

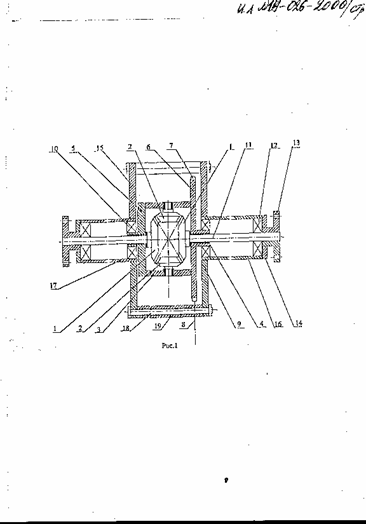

Схема дифференциала приведена на рис 1.
