Водонагревательный котел включает: корпус котла, топочную камеру 1, которая в зависимости от применяемого топлива - твердого (каменный уголь, торф, дрова, опил) имеет колосниковую решетку 2, газа - спускной газоход, в котором размещены конвективные пучки из вертикальных труб 5 и 17 и один пучок горизонтальных потолочных труб 15, лобовые трубы 6 и 16.

Вертикальные пучки труб соединены между собой коллекторами 3, 8, 19, 13, лобовые трубы - с коллекторами 4, 18, 7.

Задний пучок экранных труб соединен коллекторами 20 и 14, коллекторы 12 и 7 - с потолочными трубами.

В середине коллекторов имеются заглушки для изменения хода воды, чем достигается большая эффективность нагревания воды, не создаются «мертвые зоны» в трубах котла.

Имеющиеся перегородки (из огнеупорного кирпича), установленные посередине теплообменника и заднего конвективного пучка экранных труб, а также между топкой и задними конвективными пучками экранных труб, служат для удлинения хода газов и снижения серы, которая образуется при сгорании топлива, предотвращают коррозию труб и увеличивают срок годности котла.

Водогрейный котел работает следующим образом. Вода в отопительный котел поступает из системы по патрубку в нижний коллектор теплообменника, по трубам идет в верхний коллектор теплообменника. По патрубку 9 вода поступает по переходной трубе в патрубок 10 и идет в потолочный коллектор 12. По потолочным трубам 15 вода идет вниз к коллектору 7. От коллектора 7 по трубам 6 и 16 вода опускается к коллекторам 4 и 18, далее поступает в коллекторы 3 и 19. Затем вода по трубам 5 и 17 поднимается вверх к коллекторам 8 и 13, в конце которых установлены заглушки (также для изменения хода воды). Далее по трубам 5 вода опускается в нижние коллекторы, идет в коллектор 20 и по трубам в коллектор 14, затем по патрубку 11 вода направляется к потребителю.

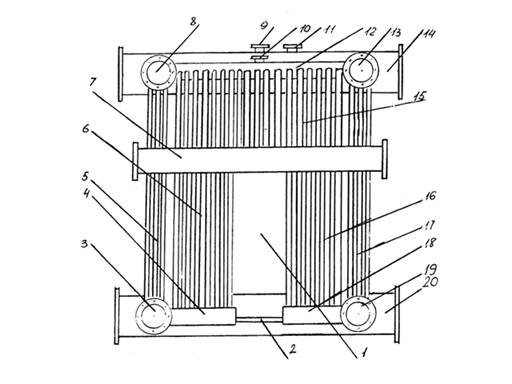

Общий вид котла
