Основу автоматизированной системы управления (АСУ) составляют контрол-леры гальваноавтоматами и управляющие персональные компьютеры РС, объеди-ненные друг с другом по локальной вычислительной сети (ЛВС).

Каждый управляющий РС (рис.1) соединен по последовательному каналу связи, СОМ порту, с контроллером ГА. Его прикладное программное обеспечение реализует режимы дистанционного управления ГА и поддержки технологических баз данных. Основу для автоматической обработки деталей составляют технологические програм-мы, содержащие: последовательность ванн (маршрут); длительность обработки в ваннах; токовые параметры электрохимических операций. Результаты обработки деталей в ваннах (время, ток, температура) и протоколы работы оборудования регистрируются в суточных файлах компьютера.

Суточные файлы используются для анализа причин брака и аварий на ГА, а так-же для автоматической генерации месячных статистических отчетов - по выпуску продукции и по отказам оборудования. Статистические данные, в свою очередь, используются для построения аналитических таблиц и диаграмм, иллюстрирующих динамику автоматизированного производства по месяцам и облегчающих его совер-шенствование.

Сбор статистики, построение таблиц и анализ данных производится на РС АРМ, соединенном с управляющими РС посредством одноранговой сети lantastic (рис. 2). Эта сеть предусматривает режим работы, при котором в сеансе связи любой РС может быть Сервером (предоставляющим свою память жесткого диска другому), а любой другой РС - Клиентом Сети (использующим предоставленную через сеть память жесткого диска для своих задач). Линией связи сети служит однопроводнаяэкрани-рованная шина - коаксиальныйкабель с волновым сопротивлением 50 Ом, имеющий на концах терминаторы 50 Ом для гашения отраженной волны.

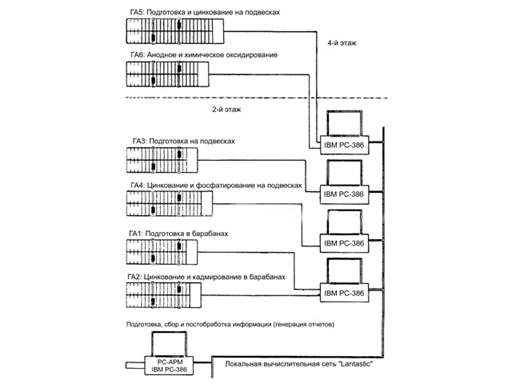

Рис. 1. Структура КТС АСУ гальваническими линиями

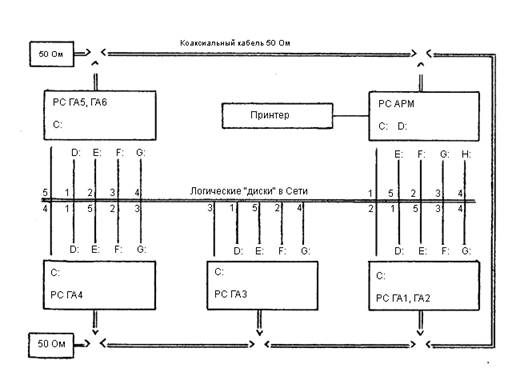

Рис.2. Схема соединений РС посредством ЛВСlantastic
