Система учета электроэнергии (см. рисунок) включает счетчик электрической энергии с телеметрическим выходом типа СО-501Т, устройство защитного отключения (УЗО) типа РСНВ/30, этажный контроллер сбора информации (КС), центральный контроллер сбора информации (КСИ), телефонный модем, автоматизированноерабочее место с установленным на нем программным обеспечением.

Показания счетчика электрической энергии, входящего в состав системы,являются основанием при расчетах за электрическую энергию.

Этажный контроллер сбора информации предназначен для приема, сумми-рования и хранения информации со счетчиков о потребленной электроэнергии квартирами,регулярной передачеданной информации центральному контроллеру по каналу связи "витая пара", а также непосредственного управления нагрузкой по команде центрального контроллера. КС представляет собой прибор в металлическом корпусе 200х320х60 мм. Питание прибора осуществляется от сети переменного тока 220 В. К контроллеру могут подключаться дочетырехсчетчиков с импульсным выходом,КСИ.

УЗО осуществляет защиту от электропоражения при контакте с токопро-водящими частями электроустановок и предотвращение возгорания вследствие про-текания токов утечки на землю и отключение потребителя по команде диспетчера.

Центральный контроллер - устройство, предназначенное для приема, суммиро-вания и хранения информации от КСИосуществляющеепередачу данной информации ЭВМ по ее запросу. Устройство представляет собой плату, встраиваемую внутрь компьютера. Устройство способно работать как в локальном режиме (без обмена информацией с центральным компьютером. В данном режиме компьютер может быть отключен), так и в режиме обмена информацией с центральным компьютером (компьютер включен).

Программное обеспечение, установленное на автоматизированном рабочем месте,производит прием информации об электропотреблении квартир, сохраняет состояние каждого счетчика в базе данных, производит ведение необходимых отчетов об энергопотреблении квартир, выдачу команд на управление нагрузкой.

Система учета электроэнергии позволяет вести контроль заправильной и своевременной оплатой,производить отключение и подключение электроснабжения любой квартиры в доме, где установлена данная система и, тем самым, вводить ограничения на потребление электроэнергии при несвоевременной оплате. Управление нагрузкой производится дистанционно, с компьютера, устанавливаемого в центре сбора и обработки информации энергосбытовой организации путем передачи команды по телефонной линии. Система позволяет перейти к централизованному выписыванию счетов за потребленную электроэнергию. Также предусматривается ведение нескольких видов отчетов (потребление электроэнергии отдельной квартирой, подъездом, домом в целом и т.п.) по желанию заказчика. Предусматривается возможность расширения данной системы путем подключения счетчиков тепла, газа, воды.

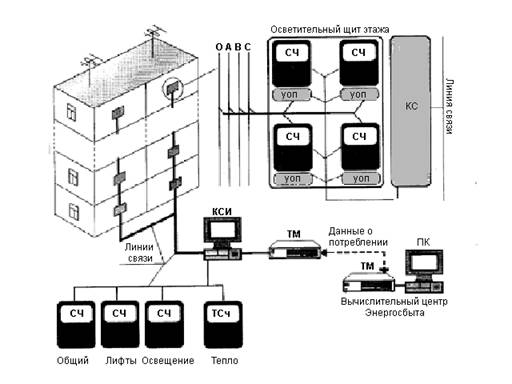

Схема автоматизированной системы контроля и учета

электропотребления жилого дома:

СЧ - счетчик электроэнергии с телеметрическим выходом; ТСч - теплосчетчик; КС - контроллер счетчиков; УОП - устройство отключения потребителя; ПК - персональный компьютер; ТМ - телефонный модем; КСИ - контроллер сбора информации
