Номер 24-090-00 |
|
Наименование проекта Устройство для получения корней стружек |
|
Назначение Повышение качества образца для изучения процесса резания за счет повышения быстродействия приспособления для получения корней стружек. |
|
Рекомендуемая область применения При исследовании процесса резания металлов. |
|

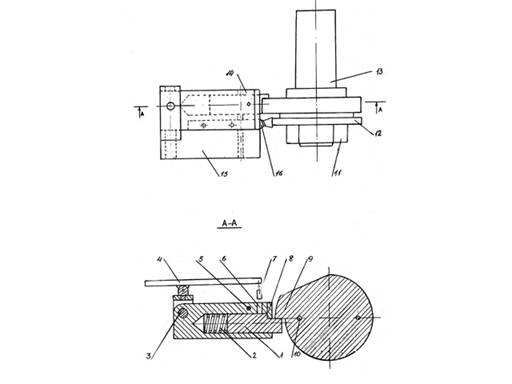

Описание Устройство состоит из оправки 13 (см.рисунок) с кулачком, имеющим выступ 9, и заготовки 12. Жесткий выдвижной упор 1 находится в специальном резцедержателе 14 с резцом 16. Специальный резцедержатель фиксируется относительно корпуса устройства 15 срезным штифтом 5. Фиксатор 7 удерживает жесткий упор в отведенном (левом) положении при сжатой пружине 2. Планка 8 жестко скреплена со специальным резцедержателем. Штифты 10 и гайка 11 служат для закрепления заготовки на оправке. Устройство работает следующим образом. Оправку устанавливают и закрепляют в шпинделе токарного станка. Заготовка вместе с кулачком получают вращательное (главное) движение от шпинделя станка. Корпус устройства устанавливается на верхних салазках суппорта в резцедержателе станка и получает движение от поперечной подачи. После того как процесс резания стабилизировался, с помощью рычага 4 выводят фиксатор 7 из гнезда 6 специального резцедержателя. Под действием пружины упор выдвигается вправо и кулачок своим выступом, ударившись об упор, откидывает специальный резцедержатель с резцом 16 из зоны резания. Срезая штифт, специальный резцедержатель поворачивается вокруг оси 3 и выводит резец из зоны резания со скоростью превышающей скорость резания, так как радиус кулачка больше радиуса заготовки.
|
|
Преимущества перед известными аналогами Устройство снабжено кулачком с выступом и выдвижным упором, обеспечивающими вывод резца из зоны резания со скоростью гарантированно превышающей скорость резания. |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|
Результаты испытаний Устройство обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение качества исследований. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 25.01.2000 |
