Водород-хлорный аккумулятор включает корпус 1 (см.рисунок), мембрану 2, электролит 3, анод 4, катод 6, электропроводники 5.

Во время заряда аккумулятора на аноде выделяется водород, а на катоде - любой окислитель, кроме оксидов металлов, например, газ хлор. Во время разряда аккумулятора водород реагирует с окислителем с выделением электроэнергии.

Герметичный корпус аккумулятора выполнен из диэлектрического материала, нейтрального к электролиту, водороду и хлору, и имеет достаточную прочность, чтобы выдержать давление, создаваемое газами при полной зарядке аккумулятора.

Мембрана обладает ионной проводимостью и разделяет корпус на две части - анодную и катодную. Мембрана выполнена из материала, нейтрального к водороду, хлору и электролиту, она препятствует смешению водорода с хлором. Электролит, которым является концентрированная соляная кислота, присутствует в обеих частях - анодной и катодной и занимает весь свободный объем аккумулятора.

Анод и катод выполнены из графитовых пластин толщиной 1 мм, собранных в пакет с промежутком 2 мм. Электропроводники обладают высокой электропроводимостью, контактируют каждый со своим электродом и выведены из корпуса, не нарушая его герметичности.

Во время заряда аккумулятора на аноде выделяется водород, а на катоде газ хлор, снижается концентрация электролита.

Во время разряда аккумулятора водород реагирует с хлором, при этом выделяется электроэнергия и образуется хлористый водород, который, растворяясь в электролите, повышает его концентрацию.

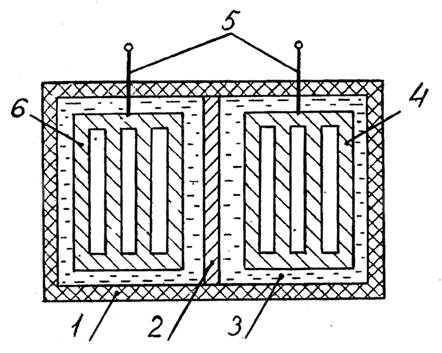

Схема водород-хлорного аккумулятора
