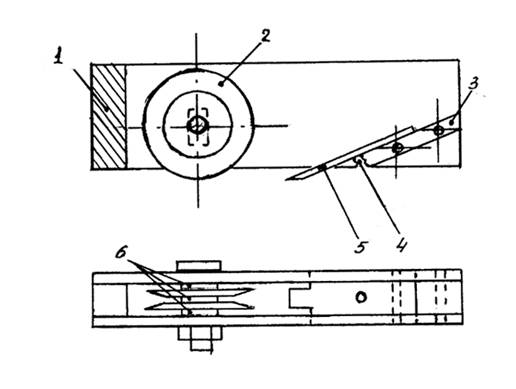

Режущее устройство состоит из корпуса-держателя 1 (см.рисунок), в котором находятся два остро заточенных диска 2, расположенных на одной оси. Между дисками и корпусом установлены прокладки 6. На корпусе с помощью держателя 3 и фиксирующего винта 4 установлен резец 5.

Глубину обработки паза регулируют вертикальным перемещением оси с дисками и погружением резца в обрабатываемый материал, а ширину, благодаря прокладкам и замене резца другим, необходимым по ширине.

Режущее устройство перемещают вдоль волокон (вручную или с помощью механизмов), диски надрезают древесину, а резец скалывает ее, образуя технологическую рейку. После удаления рейки в древесине остается паз. Угол наклона резца должен быть достаточно мал, чтобы рейка не сломалась (зависит от вида древесины). Для изготовления дисков лучше использовать инструментальную сталь У10, У11А, У13.

Режущее устройство позволяет сократить отходы древесины при прорезании пазов, а также получать технологическую рейку разного размера, технологическую и декоративную стружку с минимальными энергетическими затратами.

Режущее устройство
