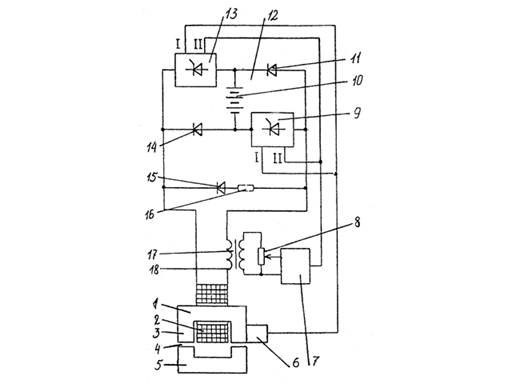

Импульсный электрический генератор включает генератор, содержащий магнитопровод статора 1 (см.рисунок) с полюсами 3, ферромагнитный ротор 5, выполненный с возможностью перемещения вдоль полюсов и отделенный от магнитопровода статора воздушным зазором 4, обмотку 2, сцепленную с магнитной цепью генератора, регулятор 12 электрического тока, нагрузку 16 с диодом 15, датчик 6 нейтрального положения ротора, датчик 18 скорости изменения электрического тока, пороговое устройство 7.

Регулятор электрического тока выполнен в виде однофазного двухполупериодного выпрямительного моста, два противоположных плеча которого выполнены на управляемых ключах 13 и 9, а два других - на диодах 11 и 14. К выходу постоянного тока выпрямительного моста подключена обмотка и нагрузка с диодом 15, а к входу переменного тока подсоединен источник 10 возбуждения магнитного потока.

Входами управления регулятора тока являются входы управления управляемых ключей 13 и 9.

Датчик скорости изменения электрического тока представляет собой маломощный трансформатор 17, первичная обмотка которого включена в цепь обмотки, а вторичная нагружена на резистор 8 с большим активным сопротивлением. В таком трансформаторе магнит­ный поток в сердечнике будет создаваться электрическим током пер-вичной обмотки и напряжением на резисторе, пропорциональным скорости изменения магнитного потока в сердечнике, и будет одноз­начно связан со скоростью изменения электрического тока в первичной обмотке, а, следовательно, со скоростью изменения электрического тока в обмотке электрического генератора. К резистору подсоединен вход порогового устройства 7, выход которого соединен со вторыми входами управления управляемых ключей.

В нейтральном положении ротора сдатчика нейтрального поло­жения на первые входы управления управляемых ключей подается сигнал и ключи открываются. Электрический ток от источника возбуж­дения магнитного потока через ключи поступает в обмотку и создает магнитный поток в магнитной цепи генератора. При этом диоды запер­ты обратным напряжением.

При перемещении ротора из нейтрального положения магнитное сопротивление в воздушных зазорах возрастает и магнитный поток в магнитной цепи убывает, в результате чего в обмотке наводится эдс. Когда возникшая эдс превысит напряжение источника возбуждения, диоды 11 и 14 открываются и электрический ток, создаваемый обмоткой, накоротко замыкается по двум ветвям. Одна из ветвей образована управляемым ключом 13 и диодом 11, а другая - диодом 14 и управляемым ключом 9.

При дальнейшем перемещении ротора магнитное сопротивле­ние в воздушных зазорах продолжает возрастать.

Когда электрический ток в обмотке будет приближаться к макси­мальному значению, скорость его изменения и напряжение на резис­торе будут снижаться. Как только напряжение на резисторе станет меньше порогового значения u _n, на выходе порогового устройства возникнет сигнал С ₂, который закроет ключи. Электрический ток, создаваемый обмоткой за счет запасенной магнитной энергии, будет запитывать нагрузку и через диоды подзаряжать источник возбуж­дения магнитного потока.
