Установка включает три устройства: нагружающего, генератора авторезонансных колебаний, измерительного комплекса.

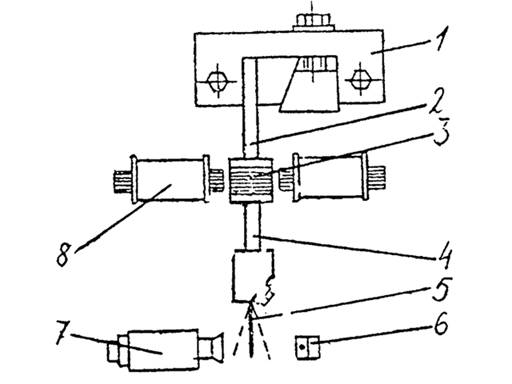

Нагружающее устройство (см.рисунок) содержит плиту-основание, узел 1 для зажима упругого элемента 2, ферромагнитную насадку 3, жестко соединенную как с упругим элементом, так и с рычагом 4, к которому крепится испытуемая пружина 5.

Регистрация колебаний производится фотоэлектронным датчиком 6, который при колебании пружины освещается модулированным световым потоком осветителя 7.

Возбуждение колебаний упругого элемента производится силовым способом при помощи электромагнитов 8, а колебания испытуемой пружины возбуждаются кинематически.

Генератор авторезонансных колебаний построен по автоколебательной схеме, в которой частотозадающим элементом является пружина. Сигнал с фотоэлектрического датчика колебаний поступает на предварительный усилитель, с выхода которого напряжение подается на усилитель мощности.

Нагрузкой усилителя мощности являются электромагниты, подключаемые через контакты исполнительного устройства блока сигнализации.

Сигнал с выхода предварительного усилителя параллельно подается на счетчик циклов нагружения и на измеритель периода, с выхода селектора которого поступают счетные импульсы на вход программного счетчика. Этот счетчик дублирует показания измерителя периода и работает синхронно с ним. При повышении показаний счетчика до величины, заданной программой, срабатывает исполнительное устройство счетчика, запускающее блок сигнализации контакты которого разрывают цепь положительной обратной связи. При этом нагружение испытываемой пружины прекращается.

Кинематическая схема установки
