Номер 24-042-00 |
|
Наименование проекта Автоматизация технологического процесса электронно-лучевой сварки и термоциклической обработки изделий |
|
Назначение Выполнена с целью автоматического управления мощностью электронного пучка электронно-лучевой установки в зависимости от режима работы, вида и материалов свариваемых изделий, а также от распределения температурного поля в зоне сварки. |
|
Рекомендуемая область применения При эксплуатации электронно-лучевых и лазерных установок. |
|

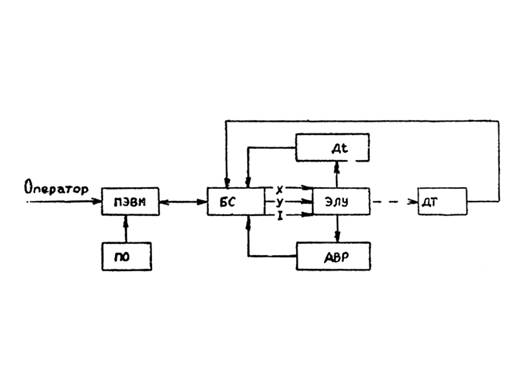

Описание Автоматизация технологического процесса решается программно-аппаратным путем на основе структурной схемы (см.рисунок). Оператор с клавиатуры ПЭВМ выбирает режим работы (сварка, термообработка) и вводит исходные данные об изделии. Программным путем формируется развертка электронного луча (отклоняющие катушки Х и У) любой заданной формы. С помощью датчика тока производится калибровка системы, а затем устанавливается и регулируется величина тока i на основании реального распределения температурного поля, которое определяется бесконтактным пирометрическим датчиком ДТ. Датчик вращения контролирует количество термических циклов при определенных значениях i.
ПЭВМ - персональная электронно-вычислительная машина; БС - блок сопряжения ЭЛУ и ПЭВМ; ЭЛУ - электронно-лучевая установка; ПО - программное обеспечение; Д - датчик тока; ДТ - бесконтактный датчик температуры; ДВР - датчик вращения |
|
Преимущества перед известными аналогами Обеспечивает необходимую повторяемость качества сварных соединений от образца к образцу независимо от квалификации оператора и сокращает время технологического процесса в два раза |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение трудоемкости, улучшение качества изделий, повышение производительности труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.01.2000 |
