Номер 24-020-00 |
|||
|
Наименование проекта Устройство для ЕРР-режима работы параллельного порта ПК |
|||
|
Назначение Выполнено с целью организации двунаправленного обмена данными между ПК и периферийным устройством с высокой скоростью. |
|||
|
Рекомендуемая область применения При двунаправленном обмене данными между ПК и периферийным устройством с высокой скоростью. |
|||
|

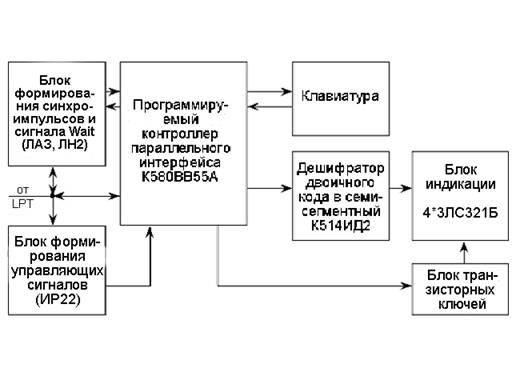

Описание Структурная схема устройства включает (см.рисунок) блок формирования синхроимпульсов (БФСИ) и сигнала wait, блок формирования управляющих сигналов (БФУС) wait, программируемый контроллер параллельного интерфейса (ПКПИ), клавиатуру, дешифратор двоичного кода в семисегментный, блок индикации, блок транзисторных ключей. Устройство собрано из минимального количества отечественных деталей, например, ИМС К580ВВ55А программируемого контроллера параллельного интерфейса, позволяющее выводить данные на любую из трех имеющихся 8-разрядных шин, так и читать с них информацию. Для наглядности и удобства шины подключены к клавиатуре и информационному табло из четырех полупроводниковых 8-разрядных индикаторов. Устройство подключается к ПК с помощью стандартного кабеля centronix. При программной записи в порт ПК на шину подаются соответствующие импульсы (данные и управления). БФСИ обрабатывает их и формирует управляющие сигналы для ПКПИ (К580ВВ55А), режим работы которого определяется БФУС.
ПКПИ осуществляет ввод/вывод с клавиатуры и на блок индикации. Как только устройство готово к следующему циклу обмена, формируется специальный сигналwaitдля ПК, что повышает скорость. Структурная схема устройства |
|||
|
Преимущества перед известными аналогами Устройство использует новый режим работы параллельного порта ЕРР, рассчитанный на двунаправленную связь, где управляющие импульсы генерируются аппаратно и также аппаратно есть разделение данных на две линии: адреса и данных. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение трудоемкости, улучшение качества изделий, повышение производительности труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 28.12.1999 |
