Лазерный нивелир выполнен по конструктивной схеме обычного оптического нивелира, что делает работу с ним привычной и понятной. Особенностью прибора является возможность вращения лазерного луча в горизонтальной плоскости, а 90-градусная поворотная пентапризма позволяет строить вертикальные плоскости.

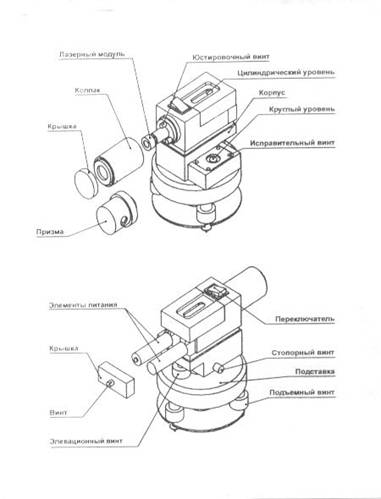

Нивелир состоит из двух частей: корпуса и подставки (см. рисунок). В корпусе размещены лазерный модуль. Элементы питания, переключатель питания, цилиндрический и круглый уровни.

Уголi(непараллельность оси цилиндрического уровня и лазерного луча) приводит к нулю юстировкой лазерного модуля с помощью трех винтов, доступ к которым открывается при снятии колпака.

90-градусная поворотная пентапризма при работе устанавливается непосредственно на колпак. Вращая ее, можно получить веер лазерных лучей в плоскости, перпендикулярной горизонтальной оси.

Верхняя часть нивелира может наклоняться относительно низка с помощью элевационного винта. На боковом приливе низка находится круглый уровень для установки оси нивелира в отвесное положение. Юстировку круглого уровня выполняют исправленными винтами.

Осевая система нивелира размещена внутри подставки и позволяет вращать корпус без ограничения угла поворота. Выбранный угол поворота фиксируется стопорным винтом. Подъемные винты служат для отвесной установки оси нивелира. В центре подставки находится резьбовое отверстие для соединения нивелира со штативом. Составные части прибора компактно уложены и жестко закреплены в деревянном футляре.

Благодаря видимому красному лучу нивелир может использоваться без приемника излучения, а также в большинстве отделочных работ - без рейки. Наличие подсветки цилиндрического уровня облегчает работу в условиях слабой освещенности.
