В основу работы прибора положен фотометрический метод определения нефтепродуктов в четыреххлористом углероде в инфракрасной области спектра. В соответствии с этим двухканальным фотометром измеряется разность оптических плотностей раствора нефтепродуктов в четыреххлористом углероде на двух длинах волн.

В первом (измерительном) канале используется спектральный участок излучения, который соответствует области поглощения нефтепродуктов (3,42 мкм), во втором (опорном) канале используется спектральный участок (3,0 мкм), где избирательное поглощение отсутствует. Наличие опорного канала позволяет выделить ослабление светового потока, зависящее только от концентрации нефтепродуктов в четыреххлористом углероде.

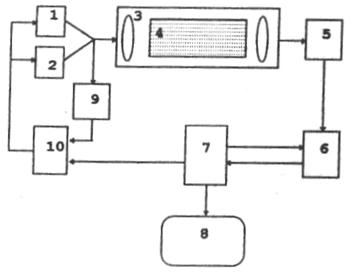

Источниками света 1 и 2 (см. рисунок) для измерительного и опорного каналов являются импульсные полупроводниковые излучатели со встроенными узкополосными интерференционными фильтрами. Пространственно совмещенные световые потоки опорного и измерительного каналов проходят оптическую систему 3 с измерительной кюветой 4 и направляются на фотоприемник 5. Электрические сигналы фотоприемника, пропорциональные интенсивностям излучения соответствующих каналов, после прохождения синхронного формирователя 6 направляются в микропроцессор 7. Результат измерения выводится на цифровое табло 8, показывающее концентрацию в мг/куб. дм.

Часть излучения обоих измерительных каналов поступает на фотоприемник 9, выходной сигнал которого подается на генератор импульсов тока 10 для управления интенсивностью световых потоков.

Прибор состоит из корпуса, внутри которого расположены оптический блок и электронная система.

На передней панели корпуса находятся: окно индикации, кнопки «Калибровка», «>0<», «="">100<», «контроль»="" и="" «сеть»="" со="" световыми="" индикаторами="" их="">

На задней стороне прибора расположены: предохранитель «0,25 А», розеткаdp-9 для подключения персонального компьютера, закрытая крышкой, клемма для подключения заземления и провод питания.

В верхней части корпуса имеется откидывающаяся крышка кюветного отсека, в который устанавливается кювета.

Кювета представляет собой металлический корпус с оптическими окнами. На корпусе кюветы имеются две трубки: одна для заливки в кювету анализируемого продукта, другая - для выхода воздуха.

Заливка анализируемого продукта в кювету производится с помощью воронки, устанавливаемой в отверстие заливной трубки. После заливки кюветы отверстия в трубках закрываются фторопластовыми заглушками.
