Система вентиляции, работающая до усовершенствования, находилась в птичнике размером 72х20х5 м. Система воздухообмена входила в технологическую линию по производству столового яйца.

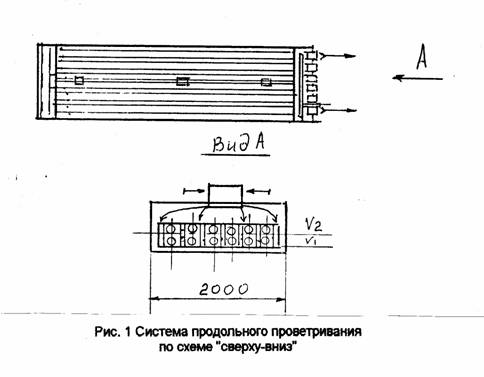

Птицеводческое помещение оборудовано 6 рядами клеточных батарей типа ОБН-1А, которые располагаются параллельно, на расстоянии 1 м друг от друга (рис. 1).

Применяемая отопительно-вентиляционная система для птицеводческих помещений работала по принципу воздухораспределения «сверху-вниз» с подогревом приточного воздуха теплогенератором ТГ-1,5 и удалением загрязненного через осевые вентиляторы, входящие в комплект оборудования «Климат-47».

Система воздухообмена состояла из 22 вытяжных осевых вентиляторов шахт размером 0,9х1,0 м, общей площадью 2,7 м. Приточные вентиляционные шахты располагались на крыше, на расстоянии 7 м от края торцевой стороны, где находился теплогенератор.

Приточно-вентиляционные шахты обеспечивали воздухообмен по углекислому газуlСО ₂=15750 м ³/ч.

Вытяжные осевые вентиляторы располагались равномерно по 11 вентиляторов с каждой стороны, на расстоянии 6м друг от друга и 5 м от торцевой стороны стены со стороны двери.

Поперечный транспортер для уборки помета был смонтирован на расстоянии 1,5м от торцевой стороны стены птичника. Наклонная часть транспортера была установлена на высоте 1,2 м и выставлена в окно на торцевой стене на расстоянии 1м от боковой стены птичника.

Система вентиляции по зоогигиеническим требованиям должна была обеспечивать воздухообмен:

- в холодный период wx= 12138 м ³/ч

- в теплый периодwт = 69360 м ³/ч

Некоторые параметры микроклимата приведены ниже:

-температура в птичнике поддерживалась в интервале :

-18…22,3°С;

-- скорость движения воздуха изменялась в интервале: 0,08…0,98 м /с;

-- отклонения влажности: 55…56 %;

-- концентрация аммиака составила: 0,30…0,67мг /л;

-- концентрация углекислого газа: 4,5…15,85 мг/м ³ .

Обобщенный материал по использованию системы вентиляции для создания микроклимата в птицеводческом помещении на птицефабрике показал, что применяется естественная система поступления приточного воздуха с механической вытяжкой загрязненного.

Существующая система вентиляции, несмотря на расчет воздухопроизводительности по общепринятым методикам, не обеспечивает заданных параметров воздушной среды.

На исследуемой птицефабрике производилась работа с целью дальнейшего усовершенствования системы вентиляции. Водоснабжение, освещение, расположение клеточных батарей типа ОБН-1А, линии кормораздатчиков, транспортеров по уборке помета (горизонтальной части) и для сбора яиц - не изменились.

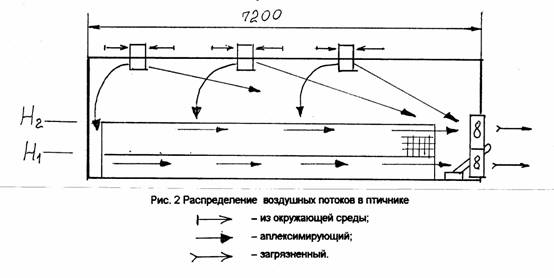

Вытяжные осевые вентиляторы устанавливаются на торцевой стене птичника по 6 вентиляторов в одном ряду, в 2 ряда, всего - 12 вентиляторов (рис. 2).

Вытяжные осевые вентиляторы установлены по продольной-вертикальным Н ₂ координатным плоскостям, проходящим через средину сдвоенных клеточных батарей, которые симметрично расположены в птичнике.

Таким образом, нижний ряд вытяжных вентиляторов расположен строго напротив (Н ₁) средины пометного канала, расположенного под клетками, в которых находятся куры-несушки. Глубина пометного канала 0,8 м. Верхний ряд вытяжных вентиляторов установлен на 1-й ряд вентиляторов и, таким образом, находится напротив клеток, в которых содержится птица.

При этом наклонный транспортер для уборки помета переносится и устанавливается между двумя крайними вытяжными вентиляторами на высоте 1,2 м для загрузки помета в тракторную тележку (рис. 2).

Сравнительная характеристика существующей системы вентиляции и предлагаемой системы дана в таблице.
