В соответствии с принципиальной схемой установка состоит из генератора микроволн 1, в составе которого имеется переменный аттенюатор для регулирования выходной мощности. От генератора УВЧ электромагнитное поле поступает в измерительную линию 2, к которой подключен направленный ответвитель 3 для индикации мощности микроволн. От направленного ответвителя электромагнитное поле идет в согласующее устройство 4 (трансформатор полных сопротивлений), а затем поступает в специально сконструированную ячейку 5, куда помещается изучаемый объект. Ячейка является коаксиальной и снабжена отражателем. Поэтому на объект в ней действует стоячая электромагнитная волна. Для стабилизации температуры и дополнительного экранирования в целях электромагнитной безопасности ячейка с объектом помещена в металлический заземленный термостат 6. Для определения мощности действующего УВЧ поля имеется измеритель микроволновой мощности 7, а для создания режима внешней синусоидальной и импульсной модуляции - генераторы 8 и 9.

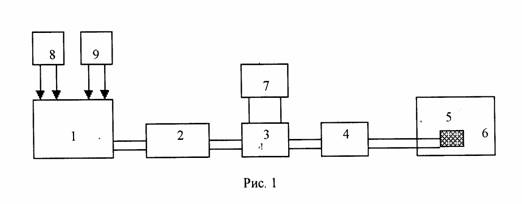

Схема установки дозированного воздействия УВЧ

электромагнитным полем

1.Генератор микроволн.

2.Измерительная линия.

3.Направленный ответвитель.

4.Трансформатор согласующий.

5.Ячейка с объектом исследования.

6.Термостат.

7.Измеритель микроволновой мощности.

8.Генератор импульсов.

9.Генератор синусоидальных колебаний.

В установке в качестве генератора микроволн служат генератор стандартных сигналов типа Г4-8, работающий в диапазоне от 1000 до 2000 МГц с выходной мощностью не менее0,5 Вт, и генератор сигналов типа ГЗ-21, работающий в диапазоне от 820 до 1800 МГц с выходной мощностью не менее 1 Вт. К генератору подключена измерительная линия типа Р1-25. В качестве направленного ответвителя использована индикаторная система измерителя полных сопротивлений типа Р2-1, а согласующим устройством служит двухшлейфовый трансформатор полных сопротивлений. Коаксиальная ячейка для объекта является цилиндрической и имеет размеры: длина 70 мм; диаметр 16 мм. Она термостатирована в аппарате венгерского производства типаlh-301.

Для определения микроволновой мощности используется ваттметр постоянной мощности термоэлектрического типа М3-21а и венгерский прибор типаtza-354. В качестве источника синусоидальных модулирующих сигналов служит звуковой генератор типа ГЗ-18, а импульсных сигналов - генератор импульсов типа Г5-15.
