Номер

13-032-00

Наименование проекта

Стенд для испытания изделий на воздействие вибрационных ускорений, действующих по ортогональным координатам

Назначение

Испытание приборных устройств на трехкомпонентную вибрацию

Рекомендуемая область применения

Испытательная техника, в частности, ротационные установки

Описание

Стенд содержит первую платформу 1, закрепленную на вертикальном приводном валу 2, привод ее в ра щения (на чертеже не показан), столы 3, служащие для закрепле­ния испытуемых и зделий, симметрично ус­тановленные на платформе 1 посредством валов 5, ра змещенных во втулках 6, с воз­можностью вращения каждого из них вокруг собственной оси, параллел ьной оси вра­щения платформы 1, и осевого перемеще­ния относительно платформы 1, передачу 7, обеспечивающую синхронное вращение столов 3 и платформы 1 в противоположных направлениях, и дополнительную платфор­му 8, установленной с возможностью вра­щения на основании 9. Дополнительная платформа 8 снабжена приводом 10, закрепленным на основании 9 и связанным с ней посредством зубчатой передачи 11 .

Концы валов 5 контактируют с дополни­тельной платформой 8. Угол наклона допол­нительной платформы 8 к плоскости вращения платформы 1 (в данном случае горизонтальной плоскости) изменяется, на­пример, с помощью регулируемых по высо­те опор 12 и 13, взаимодействующих с основанием 9. Передача 7 может быть выполнена, например, планетарной, с неподвиж­ным центральным колесом 14, закрепленным на основании 15, и саттелитами 16, установ­ленными на валах 5 посредством скользя­щих шпонок.

Стенд работает следующим образом.

При вращении платформы 1 столы 3 с изделием 4 перемещаются вместе с ней вок­руг оси ее вращения с угловой скоростьюw1 и одновременно вращаются вокруг собственных осей с угловой скоростьюw2 .При условииw1 =-w2 ориентация изделия 4 в плоскости вращения остается неи зменной, вследствие чего на изделие 4 действуют вибрационные гармонические ускорения с составляющими по двум ортогональным ко­ординатам (в данном случае горизонталь­ным). Вибрация по третьей, вертикальной координате со здается в результате взаимо­действия валов 5 с наклонной поверхностью дополнительной платформы 8.

Амплитуда вибрации по третьей коор­динате регулируется изменением угла на­клона платформы 8 и частоты ее вращения. Регулирование частоты вибрации по третьей координате можно прои зводить из­менением направления и частоты вращения платформы 8.

Если со здание вибрации по третьей ко­ординате не требуется , то платформа 8 устанавливается гори зонтально.

Таким образом, обеспечивая дополни­тельной платформе 8 вращательное движе­ние можно осуществлять независимое регулирование частоты вибрации по третьей координате, что расширяет эксплу­атационные возможности стенда.

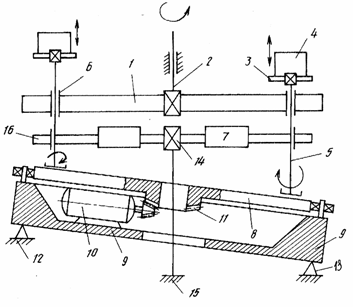

Рис. Кинематическая схема стенда.

Преимущества перед известными аналогами

Обеспечение независимого регулирования частоты вибрационного ускорения по одной из координат

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Расширение эксплуатационных возможностей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.05.2000
