Описание к ИЛ № 13-030-00

Стенд содержит установленную на неподвижном основании 1(см. рис. 1)платформу 2 с приводом ее вращения 3. На периферии платформы 2 с возможностью поворота относительно оси, параллельной оси вращения платформы, установлена планшайба 4. На противоположной планшайбе стороне платформы 2 с возможностью вращения в направлении, противоположном направлению вращения планшайбы 4, установлена дополнительная планшайба 5. Основная и дополнительная планшайбы снабжены общим приводом вращения 6, закрепленным на стойке 7 симметрично относительно оси вращения платформы 2 и обеспечивающим их разнонаправленные повороты посредством связанных с ним индивидуальных для каждой планшайбы угловых редукторов 8 и карданных передач 9.

На периферии планшайбы 4 с возможностью поворота относительно оси, параллельной оси вращения планшайбы 4, установлен стол 10 для закрепления испытуемого изделия 11. Симметрично столу 10 на противоположной ему стороне планшайбы 4 с возможностью вращения в направлении, противоположном направлению вращения стола 10, установлен дополнительный стол 12 для закрепления муляжа 13 изделия. Основной 10 и дополнительный 12 столы снабжены общим приводом вращения 14(см. рис. 2), закрепленным на планшайбе симметрично относительно оси ее вращения, установленным внутри поперечного отверстия 15, выполненного в валу 16 планшайбы 4, и обеспечивающим их разнонаправленные повороты посредством связанных с ним карданных передач 17 и угловых редукторов 18. Дополнительная планшайба 5 снабжена противовесами 19, размещаемыми на ее периферии симметрично относительно ее оси вращения, и противовесом 20, закрепленным в центральной части планшайбы 5 и размещаемым внутри осевого отверстия 21, выполненного в валу 22 планшайбы 5.

Съем и передача измерительной и управляющей информации осуществляются посредством токосъемника 23, выполненного на валу платформы.

Стенд работает следующим образом. Испытуемое изделие 11 закрепляют на столе 10, а муляж 13 изделия 11 - на столе 12. Планшайбу 4 устанавливают так, чтобы ось стола 11 находилась на оси вращения платформы 2(при этом радиус вращения изделия равен нулю). Платформа 2 с приводом 3 раскручивается до расчетной угловой скорости, которая в дальнейшем процессе испытания поддерживается постоянной. Приводом 6 по расчетному закону поворачивают планшайбу 5, изменяя радиус вращения изделия 11. При этом в базовой точке изделия действует требуемое абсолютное ускорение. Одновременно приводом 14 по расчетному закону поворачивают стол 10 с испытуемым изделием 11 относительно направления вектора абсолютного ускорения. При этом вдоль продольной и поперечной осей испытуемого изделия 11 действуют линейные ускорения заданной амплитуды.

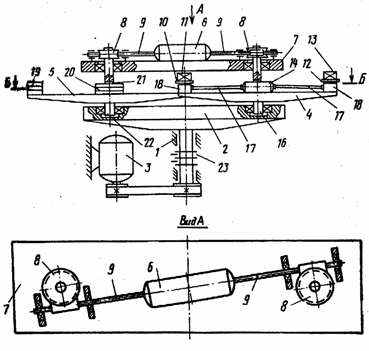

Рис. 1. Стенд для испытаний изделий на воздействие линейных ускорений.

Рис. 2. Стенд для испытаний изделий на воздействие линейных ускорений(разрез Б-Б).

Введение в стенд дополнительных элементов, параметры движения которых находятся в противофазе с параметрами движения основных, позволило повысить точность воспроизведения заданных линейных ускорений за счет устранений взаимовлияния между движениями элементов стенда.

При идентичных распределениях масс основной и дополнительной планшайб платформа всегда уравновешена, что позволяет расширить динамический диапазон задаваемых(реализуемых)линейных ускорений.
