Инновации бизнесу. Приборы вакуумного фильтрования ПВФ-35 и ПВФ-47

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

13-017-00

Наименование проекта

Приборы вакуумного фильтрования ПВФ-35 и ПВФ-47

Назначение

Вакуумная фильтрация проб воды питьевого назначения

Рекомендуемая область применения

Санитарно-микробиологические анализы, тонкая фильтрация воды, физико-химические лабораторные и научно-исследовательские работы

Описание

Прибор включает основные узлы: фильтровальная ячейка 1 (см. рис.) с воронками 2, вакуумная станция 5 или эжектор 6. Вакуумная станция в свою очередь состоит из эжектора, емкости и насоса, установленных на раме.

Ячейка фильтровальная 1 состоит из коллектора 3 с патрубками 4 , которые имеют пористую фритту для размещения фильтрующей мембраны. Воронка 2 крепится на патрубке 4 при помощи зажима. Ячейка соединяется с вакуумной станцией 5 или эжектором 6 шлангом.

Принцип работы прибора основан на создании разрежения под рабочей поверхностью мембраны, которое образуется за счет работы вакуумной станции 5 или эжектора 6. По окончании фильтрования снимают воронку 2, извлекают мембрану и далее проводят исследования в соответствии с МУК 4.2.671-97.

Технические характеристики

Наименование показателей

Значение показателей

1. Фильтровальная ячейка

-диаметр мембраны, мм *

-кол-во воронок в фильтровальной ячейке, шт

-рабочий объем воронки, мм ³

-габаритные размеры, мм

-масса, кг

35; 47

1-6

333

(122-812) х 122 х 196

1,35-7,8

2. Вакуумная станция

^-рабочий вакуум, кгс/см ²

-потребляемая мощность, кВт

-сеть электропитания

-габаритные размеры, мм

-масса, кг

0,35-0,95

0,37

Однофазная 220 в, 50 Гц

350 х 220 х 360

8,7

3. Эжектор

-рабочий вакуум, кгс/см

-давление водопр. сети, кгс/см, не менее

расход водопроводной сети, л/мин, не менее

0,35-0,95

1,8

·Применяются мембраны Владипор типа: МФАС-ОС-1 (эффективный диаметр порdэф = 0,25 мкм), МФАС-ОС-2 (эффективный диаметр порdэф = 0,45 мкм).

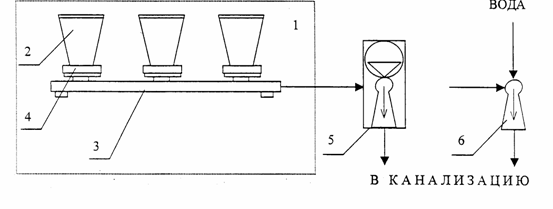

Рис. Схема прибора вакуумного фильтрования.

Преимущества перед известными аналогами

Надежность, простота

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности, надежности, простота

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.04.2000
