Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
Номер 13-008-00 |
Наименование проекта Способ измерения линейной скорости |
Назначение Определение линейной скорости движения тел по отношению к стоячей электромагнитной волне на перемещениях, меньших четверти длины электромагнитной волны |
Рекомендуемая область применения Измерение линейной скорости движения тел, осуществляющих перемещение в пространстве: космическом, воздушном, водном. |

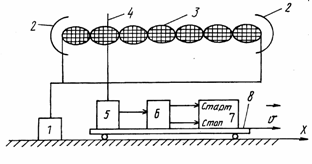

Описание hарис. представлена схема устройства, реализующего предлагаемый способ. Устройство содержит генератор гармонических колебаний1 (см. рис.), излучатели электромагнитных колебаний 2, испускающие цуги электромагнитных волн, образующие стоячую электромагнитную волну 3, антенну 4, приемник электромагнитных волн 5, измеритель интенсивности электромагнитного поля 6, измеритель интервалов времени 7, движущееся со скоростьюvтело 8. Рис. Схема устройства, реализующего предлагаемый способ. Реализация предлагаемого способа осуществляется следующим образом. При включении генератор гармонических колебаний 1 начинает вырабатывать гармонические электрические колебания, под действием которых излучатели электромагнитных колебаний 2 начинают одновременно излучать навстречу друг другу вдоль одной прямой Х цуги когерентных электромагнитных волн, которые при наложении образуют стоячую электромагнитную волну 3, описываемую уравнением: x(x, t) = acos (2px/l)cos(wt+j),(1) где x(x, t)- смещение; А - амплитуда; l-длина электромагнитной волны; Х - расстояние от излучателя до точки, в которой определяется смещение; w-циклическая частота электромагнитных колебаний; t -время; j-начальная фаза. Так как интенсивность электромагнитной волны 1 пропорциональна квадрату амплитуды, то из (1)следует, что закон изменения интенсивности стоячей электромагнитной волны будет описыватьсяуравнением: i = i 0cos2(2px/l)cos2(wt+j),(2) где i 0cos2(2px/l)-выражение, описывающее огибающую стоячей волны. Когда антенна 4 пересекает максимумпучностистоячей волны, интенсивность в котором i =i 0cos2(2px 1/l),(3) в ней формируется импульс тока, пропорциональный i, который усиливается приемником электромагнитных колебаний 5 и подается на вход измерителя интенсивности электромагнитного поля 6, с первого выхода которого на стартовый вход измерителя интервалов времени 7 поступает сигнал, запускающий отсчет времени. После того, как тело 8 проходит некоторое расстояние Х = Х 2-x 1 (4) не болееl/4, соответствующее расстоянию между максимумом пучности и узлом стоячей волны, измеритель интенсивности регистрирует некоторое значение интенсивности стоячей электромагнитной волны i =i 0cos2(2px2/l)(5), в соответствие которому на втором выходе измерителя интенсивности электромагнитного поля 6 появляется сигнал, поступающий на вход "Стоп" измерителя интервалов времени 7, прекращая счет времени. В результате измеритель интервалов времени 7 регистрирует время t, которое потребовалось телу 8, чтобы преодолеть расстояние от точкиx 1до точки Х2. Из (3) и (5) выразимx 1и Х2и подставим в (4). Тогда линейнаяскорость, которую имело движущееся тело 8 по отношению к стоячей электромагнитной волне, будет v = . |
Преимущества перед известными аналогами Отсутствие привязки к условно-неподвижному вещественному телу отсчета, возможность определения линейной скорости равномерного движения тела |
Стадия освоения Внедрено в производство на Ковровском приборостроительном заводе: Владимирская область, г. Ковров |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Надежность, расширение технологических возможностей |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 30.03.2000 |
