Результат выполнения конструкторской разработки.

Гидравлический съемник содержит два цилиндра 1 и 2 (см. рисунок) с плунжерами 3 и 4, извлекатель, связанный через промежуточный механизм с цилиндрами, сообщенными трубопроводами 7 и 8 с системой управления, включающей насос 9, гидробак 10 и распределитель 11. Извлекатель выполнен в виде шпильки 5 с шайбой 12 и гайкой 13 на одном ее резьбовом конце и опорной шайбой 14 на другой ее половине. Промежуточный механизм включает размещенные в корпусе 6 две ползушки 15 и 16 и клин 17 между ними. Каждая из ползушек выполнена с отверстием 18 для прохода шпильки и с наклонной плоскостью 19, взаимодействующей с клином.

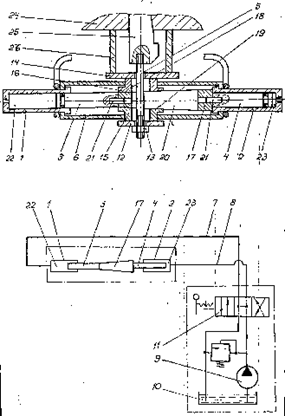

Рис. Гидравлический съёмник

Гидравлический съемник работает следующим образом.

Съемник устанавливают на место демонтажа, ввертывая шпильку в резьбовое отверстие демонтируемой детали, и упирая опорную шайбу в торец вала 24 с демонтируемой шпонкой 25. При подаче команды на распределитель и переходе его в левую позицию, рабочая жидкость, подается в полость правого цилиндра. Под действием давления в цилиндре плунжер перемещается влево совместно с клином и плунжером. При этом клин, взаимодействующий с наклонными плоскостями ползушек воздействует с большим усилием на ползушки, которые перемещаясь в противоположные стороны, воздействуют на опорные шайбы через втулку 26 на торец вала. При этом шпонка трогается с места и начинает выходить из паза вала. При переключении распределителя вправо рабочая жидкость поступает в полость левого цилиндра под действием чего плунжер и клин перемещаются вправо, образуя зазор между клином и наклонными плоскостями ползушек, снимая нагрузку с опорных шайб. При этом съемник готов к следующей выпрессовке.

Получено решение о выдаче свидетельства на полезную модель. Заявка № 98115462/20 (016994).
