Результат выполнения конструкторской разработки

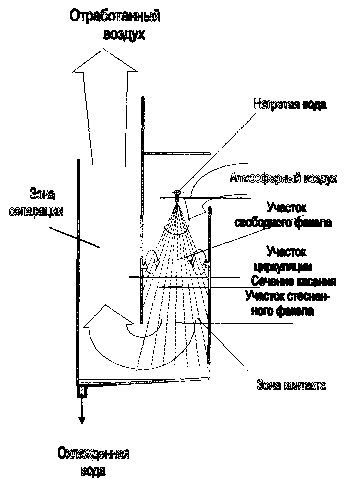

Эжекционный охладитель - прямоточный распылительный аппарат (см. рисунок). Его форсунки распыляют охлаждаемую воду на капли, которые контактируют с воздухом в эжекторе и на дне охладителя отделяются от воздуха. Нагретый воздух отводится вверх выше аппарата.

Вода на форсунки подается под давлением от 0,2 до 0,4 МПа и образует после фрсунок равномерно заполненный по всему поперечному сечению капельный факел. Поток быстролетящих капель оказывает аэродинамическое воздействие на окружающий воздух и передает ему часть своего импульса, то есть по мере движения капель воды постоянно уменьшается ее количество движения и капли затормаживаются, а воздух, наоборот, приобретает количество движения. Факел на начальном участке расширяется до сечения касания стенок эжектора и наложения на другие факелы. В этой зоне расширения эжектируется все большее количество воздуха.

Достигнув стенок эжектора в сечении касания, внешние капли выпадают на них, образуя стекающую пленку, и в дальнейшей передаче импульса воздуху не участвуют. Ниже сечения касания расход воздуха остается неизменным, а изменяется его скорость.

Таким образом, на участке свободного факела передаваемый жидкостью импульс расходуется на эжекцию воздуха.

Изменение расхода охлаждаемой воды вызывает пропорциональное изменение количества эжектируемого воздуха, что обеспечивает стабильный охлаждающий эффект.

Эжекционные охладители не нуждаются в вытяжной башне, в вентиляторе и пластмассовых или деревянных оросительных и водоулавливающих устройствах. Воздух в них поступает за счет эффекта эжекции, создаваемого потоком капель распыленной с помощью форсунок нагретой воды. Эти охладители дешевы и просты в изготовлении, удобны и экономичны в эксплуатации, не потребляют электроэнергии. Благодаря способности саморегулирования, охлаждающий эффект в них не зависит от производительности.

Эжекционный охладитель имеет ряд преимуществ по сравнению с вентиляторной градирней. Расход материалов ниже в 2-4 раза. Не потребляет электроэнергию, долговечность охладиителя увеличена до 30-40 лет, что вдвое больше срока слукжбы вентиляторной градирни. Отпадает необходимость в капитальном периодическом ремонте каждые 8-12 лет. Достаточно производить мелкий текущий ремонт с заменой отдельных вышедших из строя элементов, используя данную техническую документацию. Стоимость такого ремонта - 1% стоимости капитального ремонта вентиляторной градирни, сроки выполнения от 1 до 5 дней без остановки охладителя. Такой ремонт легко выполним силами самого предприятия. Эжекционные охладители не обмерзают и не заиливаются.

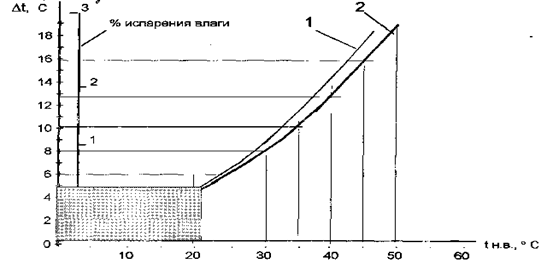

График изменения перепада температуры воды при различных значениях давления воды перед форсунками и начальной температуры воды,

где 1-Р = 0,4 Мпа - давление воды перед форсунками, 2-Р = 0,2 Мпа - давление воды перед форсунками, t - перепад температуры воды в охладителе в ⁰С, t_н.в. - начальная температура воды в ⁰С, t_в.к. = t_н.в.-t - конечная температура воды.

Минимальная практически достижимая температура охлажденной воды определяется как разность этой температуры и температуры атмосферного воздуха по смоченному термометру равной 4-5 ⁰С.

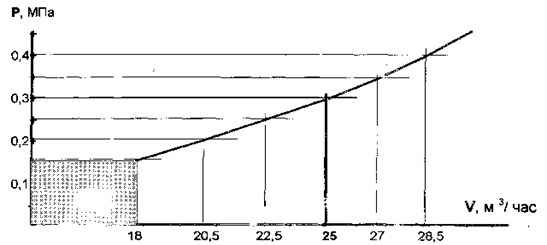

График изменения производительности охладителя при различных значениях давления воды перед форсунками,

где Р - давление воды перед форсунками,

vа - производительность охладителя.
