Описание к ИЛ № 11-066-00

Результат выполнения конструкторской разработки.

Машина (см. рисунок) состоит из несущей рамы, на которой смонтированы рабочий орган, трубоход, нижние колеса, мостик с телескопической штангой, имеющей рукоять и гнездо для установки пульта управления. Шкаф электрооборудования монтируется на штатной электростанции.

Разработка грунта под трубопроводом и транспортировка его в приямки обеспечиваются двумя горизонтально расположенными роторами автономный привод от электродвигателей. Крутящий момент от электродвигателей к роторам передается карданными валами и редукторами. Ротор, редуктор и электродвигатель закреплены на поворотной стойке, шарнирно установленной на раме с возможностью поворота вокруг вертикальной оси.

Установка машины на трубопроводе и перемещения по нему как при разработке грунта, так и при холостом ходе в прямом или обратном направлениях обеспечиваются трубоходом.

Смещение машины от продольной оси трубопровода в горизонтальной плоскости ограничивают ролики, установленные с двух сторон трубопровода, и цепи трубохода, а в вертикальной плоскости - нижние колеса, прижатые к нижней образующей трубы.

Конструкция машины обеспечивает возможность работы на открытом воздухе в районах с умеренным климатом при температуре окружающего воздуха от -20 до +40С.

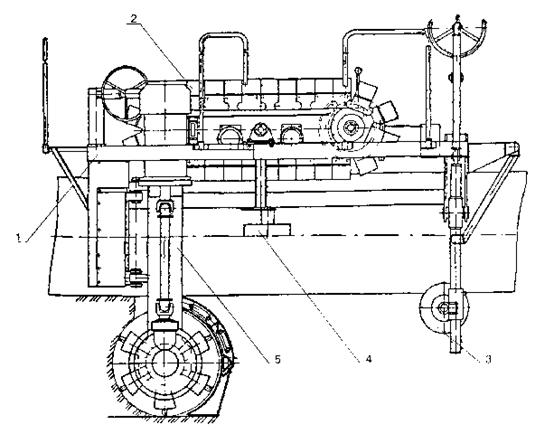

Машина подкапывающая роторная:

1 - рама; 2 - трубоход; 3 - колеса нижние: 4 - ролик: 5 - рабочий орган
