Описание к ИЛ № 11-054-00

Результат выполнения научно-исследовательской работы.

Каждую шейку коренных подшипников формируют на горизонтально-фрезерном станке зенкерованием при поперечном движении стола, с размещенным на нем обрабатываемым изделием, вдоль оси шпинделя станка. При этом комбинированный инструмент выполнен в виде насадных зенкеров, разнесенных между промежуточными кольцами фрезерной оправки. Каждый насадной зенкер выполнен диаметром, равным диаметру шейки коренного подшипника, и длиной, определяемой как минимум из соотношения:

l_з= l _ш+ l _вр.+ l _пер.,

где: l _ш - длина шейки коренного подшипника,

l _вр. - длина врезания,

l _пер. - длина перебега.

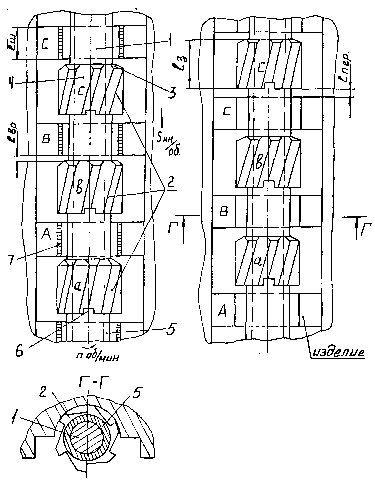

Комбинированный инструмент для обработки шеек коренных подшипников блока цилиндров двигателя внутреннего сгорания состоит из фрезерной оправки 1 (см. рисунок), на которой разнесены насадные зенкеры 2, выполненные с торцовыми режущими зубьями 3, стружкоразделительными канавками 4, расположенны­ми под углом к оси, и промежуточных колец 5.

Способ обработки шеек коренных подшипников

блока цилиндров двигателя внутреннего сгорания

и комбинированный инструмент для его осуществления.

Обработку изделия осуществляют следующим образом.

На фрезерную оправку 1 одевают насадные зенкеры 2 и про­межуточные кольца 5 таким образом, чтобы насадной зенкер 2 мог разместиться свободно между шейками коренных подшипников обрабатываемого блока цилиндров с зазорами, равными длине перебега (lпер.) со стороны калибрующей части насадного зен­кера и длине врезания (lвр.) со стороны режущей части насад­ного зенкера 2. При этом насадные зенкеры и промежуточные кольца 5 фиксируют на оправке 1 шпоночным соединением 6. За­тем фрезерную оправку 1 в сборе с насадными зенкерами 2 и промежуточными кольцами 5 вставляют в шпиндель горизонтально-фрезерного станка. Далее блок цилиндров двигателя размещают на столе станка и перемещают стол станка таким образом, что­бы каждый насадной зенкер оказался перед определенной шейкой коренного подшипника.

Например, насадной зенкер "а" размещается перед шейкой "А", насадной зенкер "в" - перед шейкой "В", насадной зенкер "с" - перед шейкой "С" и так далее таким образом, чтобы оси обрабатываемых шеек коренных подшипников совпадали с осью оправки с насадными зенкерами 2, то есть с осью шпинделя станка. Затем к фрезерной оправке с насадными зенкерами под­водят люнеты, установленные на хоботе станка (на чертеже не указано), фиксируют для повышения жесткости системы (станок-приспособление-инструмент-деталь) и включают рабочую попереч­ную подачу стола вместе с вращением шпинделя станка. За один поперечный ход стола одновременно обрабатывается каждым на­садным зенкером определенная шейка блока цилиндров. Припуск 7 срезается по генераторной схеме резания "колечками", рав­ными подаче стола на один оборот насадных зенкеров.

Внедрение способа позволяет исключить выкрашивание края шеек коренных подшипников, улучшить цилиндричность шеек ко­ренных подшипников, увеличить плавность резания, снизить нагрузки на шейки подшипников и повысить производительность за счет минимальной длины зенкеров.
