Номер

11-053-00

Наименование проекта

Механизм закладки и съёма детали из штампа

Назначение

Загрузка в зону штампа заготовки в виде трубы и удаление её из штампа после отрезки.

Рекомендуемая область применения

Машиностроение.

Описание

Описание к ИЛ № 11-053-00

Результат выполнения конструкторской разработки.

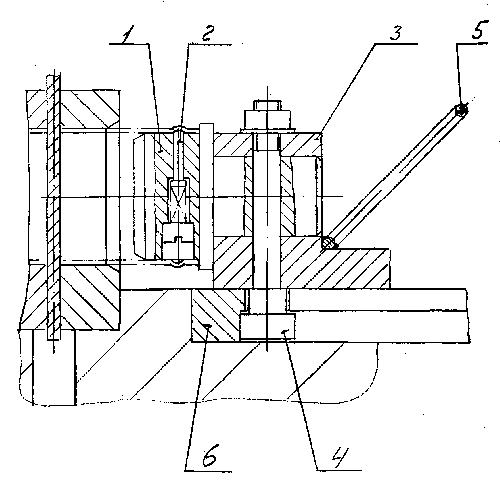

Конструкция состоит из оправки 1 (см. рисунок), в которой расположен фиксирующий толкатель 2. Оправка крепится в ползушке 3 специальным болтом 4. Ползушка отводится в безопасную зону вручную ручкой 5, где и производится съем детали и зак­ладка заготовки.

Движется ползушка по направляющей планке 6.

Предлагаемая конструкция механизма позволяет улучшить ус­ловия труда, повысить безопасность работы на штампе.

Механизм закладки и съёма деталей из штампа.

Преимущества перед известными аналогами

Аналоги не известны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение условий труда, повышение безопасности работы на штампе.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

29.02.2000
