Описание к ИЛ № 11-052-00

Результат выполнения конструкторской разработки.

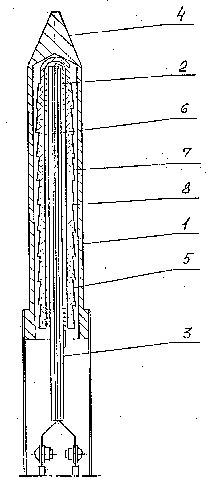

Устройство содержит корпус 1 (см. рисунок) с установлен­ным внутри него спиральным элементом 2, навитым на теплопроводящий стержень 3; жало 4; рукоятку (на рисунке не показа­на). В корпусе установлена керамическая втулка 5, внутри ко­торой запрессован стержень 3 со спиральным элементом, и при этом втулка 5 имеет тепловоспринимающую 6 и теплоотдающую 7 поверхности. Поверхность 7 втулки выполнена с насечками 8 гребнеобразной формы.

Благодаря предложенной конструкции, при нагревании паяль­ника спиральный элемент не аккумулирует тепло, а передает его не только к жалу, но и на стенки корпуса. При термичес­кой обработке наружных кромок листовых полимерных деталей особенно удобно пользоваться именно корпусом нагревателя, в то время как жало используется при обработке отверстий де­талей.

Ручное электронагревательное устройство.

При работе с помощью нагретой поверхности корпуса по­вышается площадь контакта устройства с деталью.

Корпус электронагревателя выполняется из меди с анти­коррозийным покрытием. Жало нагревателя - конусообразной формы, спиральный элемент - нихромовая проволока.

Испытания, проведенные в производственных условиях, показали, что ресурс работы предложенного устройства без за­мены спирального элемента составляет 3 месяца, что превышает ресурс аналогичных устройств в 3 раза.

Нагревательное устройство обеспечивает повышение стой­кости спирали нагревателя, а также расширение технологичес­ких возможностей ручного электронагревательного устройства. Устройство эффективно и удобно в работе.

Получено решение о выдаче свидетельства на полезную модель (заявка № 98115463/20(016992).
