Результат выполнения конструкторской разработки.

Разработано приспособление, осуществляющее рабочий ход и возврат прошивки за один раз. При этом обработанная деталь оказывается над прошивкой и снимается без освобождения прошивки от приспособления.

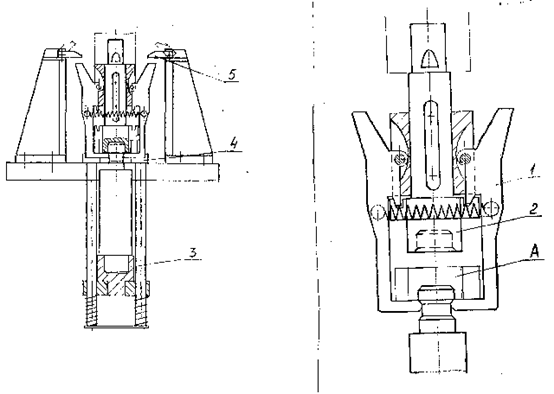

Приспособление работает следующим образом. Прошивка удерживается на весу двумя рычагами 1 (см. рисунок). При этом между прошивкой и пуансоном 2 образуется окно "А", где будет находиться обработанная деталь. Заготовка надевается на прошивку снизу. Осуществляется рабочий ход пуансона с рычагами. Прошивка опускается в приемную чашку 3 приспособления и уходит под стол пресса. Обрабатываемая деталь лежит на опоре 4. Рычаги, удерживающие верхний конец прошивки, в необходимый момент раскрываются под воздействием упоров 5 и, обходя обрабатываемую деталь, снова захватывают прошивку. Затем пуансон с рычагами и прошивкой поднимается в верхнее исходное положение. Обрабатываемая деталь вынимается из окна А.

Затем цикл повторяется.

Применение приспособления увеличивает производитель­ность труда в 1,8 раза.

Приспособление для калибрования.
