Описание к ИЛ № 11-049-00

Результат выполнения научно-исследовательской работы.

Усилитель УГ-177 состоит из электромеханического преоб­разователя, управляющего каскада (сопло-заслонка) и золотни­кового дросселирующего гидрораспределителя.

Электромеханический преобразователь представляет собой реверсивный поляризованный электромагнит с линейной зависи­мостью угла отклонения якоря с заслонкой от величины элект­росигнала. Состоит из основания якоря, двух катушек, двух по­люсов и герметично закрыт кожухом. Якорь жестко соединен с гибкой трубкой, которая, в свою очередь, служит уплотнительным элементом.

Управляющий каскад "сопло-заслонка" является первым кас­кадом гидравлического усиления и состоит из заслонки, двух сопел и двух постоянных дросселей. Заслонка расположена между соплами таким образом, что создает два регулируемых участка гидромоста. При перемещении заслонки возникает перепад в ре­гулируемых участках, а также и под торцами золотника.

Гидрораспределитель является вторым каскадом гидравли­ческого усилителя и состоит из золотника и гильзы, и управ­ляет потоком рабочей жидкости.

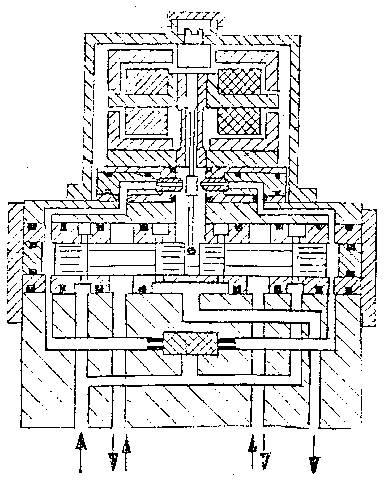

Схема электрогидравлического усилителя УГ-177.

Принцип действия усилителя заключается в том, что при подаче сигнала управления в обмотке преобразователя электро­механического (ПЭМ) возникает момент электромагнитных сил, который перемещает заслонку вдоль оси сопел и приводит к раз­балансу гидравлического моста "сопло-заслонка", в результате чего возникает перепад давлений под торцами золотника. Под действием перепада давлений золотник перемещается до тех пор, пока момент, развиваемый пружиной обратной связи, не уравно­весит момент электромагнитных сил. Давление под торцами зо­лотника выравнивается, заслонка возвращается в нейтральное положение и золотник останавливается, соединяя одну полость с линией напора, другую полость - с линией слива, обеспечивая непрерывный поток рабочей жидкости.

Таким образом, перемещением золотника можно регулировать величину и направление потока рабочей жидкости в зависимости от величины и полярности управляющего сигнала.

Отличительные особенности конструкции усилителя:

- прочный алюминиевый корпус;

- взаимозаменяемая гильза с уплотнительными кольцами;

- надежная фиксация гильзы за счет одностороннего при­жатия давлением;

- удобная магнитная регулировка нуля;

- сухой электромеханический преобразователь (ПЭМ) в гер­метичном кожухе с двумя катушками и двумя воздушными зазора­ми;

- упругое крепление катушек в электромеханическом преоб­разователе для предохранения тепловых и вибрационных перегру­зок;

- перемещающаяся без трения упругая трубка, служащая опорой для якоря и заслонки;

- механическая обратная связь в виде плоской пружины, связывающая заслонку с золотником;

- модульная конструкция управляющего каскада;

- промывка фильтра управляющего каскада потоком жидкости второго каскада;

- установочный штифт в основании клапана, предотвращаю­щий неправильную установку;

- гидроусилитель отвечает требованиям, предъявленным к взрывозащищенному, взрывобезопасному оборудованию и соот­ветствует ГОСТ 12.2.020-76, ГОСТ 22782.5-78, ГОСТ 22782.6-81;

- маркировка взрывозащищенности 2Е _x i d 11ВТ5.
