Номер

11-042-00

Наименование проекта

Прибор индикаторный

Назначение

Для контроля положения и допуска радиуса при сопряжении поверхностей под углом 90°

Рекомендуемая область применения

Предприятия приборо- и машиностроения

Описание

Описание к ИЛ № 11-042-00

Результат выполнения научно-исследовательской работы.

Индикаторный прибор состоит из индикатора, зажима, корпуса, установа.

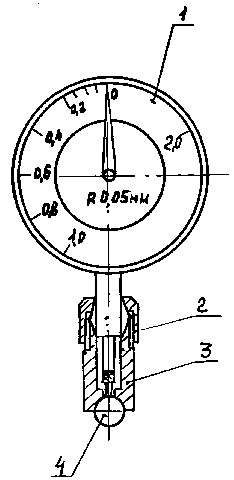

Для контроля положения и допуска радиуса при сопряжении применяется индикатор 1 (см. рисунок) часового типа с циферблатом, проградуированным в величинах отклонения радиуса, и измерительной ножкой с плоским торцем. Индикатор устанав-ливается в корпусе 3 и закрепляется цанговым зажимом 2. Для установки индикатора на "0" применяются установки (ролики) 4. Величина отклонения радиуса определяется по показаниям индикатора. Цена деления шкалы - 0,05 мм.

Прибор индикаторный

Применение прибора повышает качество контроля сопря­жения поверхностей по радиусу.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышает качество контроля сопряжения поверхностей по радиусу

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

24.02.2000
