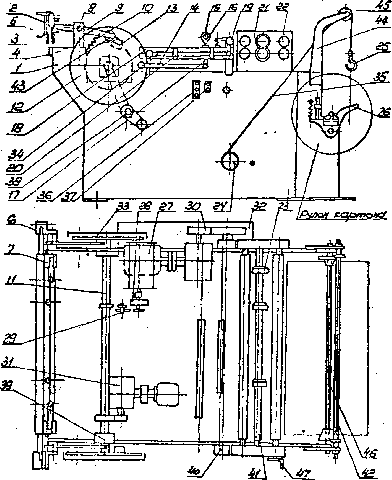

Станок состоит из станины сварной конструкции 1 (см. рисунок). К станине крепятся направляющие 6, в которых установлена ножевая балка 2. К ножевой балке крепятся верх­ний нож 3 и нижний нож 4. В направляющих 7, которые крепят­ся к ножевой балке, установлен прижим 5. К станине болтами крепится стойка 8, на которой установлены рычаги 9. Один конец рычага шарнирно связан с ножевой балкой. На другом конце рычага установлены ролик 43 и пружина 10 возврата ры­чага, осуществляющего ход ножевой балки. Кулачок 13 уста­новлен на диске 12, диск 12 - на валу дисков 11, вал дисков 11 - в корпусах подшипников 39. К диску шарнирно крепится шатун 14. Другой конец шатуна соединен с кареткой 17. Ка­ретка перемещается в направляющих 18. На оси 15 установлены захваты 16, на направляющих вал - стопор 19, который соеди­нен с толкателем 34, установленным в направляющих 20. Внутри станины установлена катушка 27, соединенная с фрикционной муфтой 28. Фрикционная муфта через клиноременную передачу 29 соединена с валом дисков, закрытых кожухами 32 и 33.

Станок для продольно-поперечного раскроя картона

На станине установлен механизм резки 21, состоящий из зажимных вальцов 22, ножевых валов 41, дисковых ножей 23. Вращение вала дисков осуществляется от поста управления 36 и 37 через подвижный блок шкивов 38 от привода 31, состоя­щего из электродвигателя, редуктора и пары зубчатых колес. На станине установлены две стойки 44, связанные стяжкой 42. На стяжке установлены два блока 45. Внутри станины на опо­рах 40 установлен тросовый вал 24. Вращение тросового раз­моточного вала 46 осуществляется от привода 30. Канат 35 одним концом крепится на тросовом валу, другим - к махови­ку 47. На другом конце каната установлен крюк 25. Движение каната осуществляется через блок 45. Для укладки рулона картона служит опора 26, шарнирно соединенная со станиной.

Рулон картона устанавливается на станок. На столе станка дисковыми ножами картон разрезается вдоль на полосы заданной ширины. После разрезки на полосы картон разрезает­ся поперек на полосы заданной длины.

Механизирован ручной труд, улучшились условия труда, повысилось качество резки картона.
