Описание к ИЛ № 11-016-00

Результат выполнения технологической разработки.

Котёл изготавливается двух типов: КВЖ-1,0 и КВЖ-2,0.

Котел (см. рисунок) - трехходового типа: теплопередача в жаровой трубе (первого хода) осуществляется за счет термо­радиации от факела сгорания топлива, а в дымогарных трубах первого контура (второго хода) и второго контура (третьего хода) - за счет конвенции от продуктов сгорания. Корпус котла, жаровая труба и жаровая камера выполнены из стальных вальцо­ванных обечаек соответствующих диаметров, а дымогарные трубы первого и второго контуров - из бесшовных труб сечением 57х3 мм. Передняя и задняя стенки котлов выполнены поворотны­ми на шарнирах, что облегчает чистку и ремонт котла. Корпус котла имеет два смотровых люка, расположенных в верхней и нижней частях, которые предназначены для наружного осмотра труб первого и второго контуров и очистки их от накипи.

Котёл удобен в эксплуатации, обладает высокой прочностью.

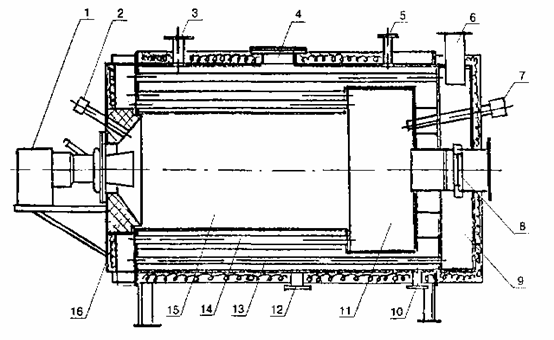

Котел водогрейный жаротрубный:

1 - форсунка АГНД-3; 2 и 7- глазки; 3 - расходная труба; 4 - смотровой люк; 5 - труба предохранительного клапана; 6 - газоход; 8 - взрывной клапан; 9 - задняя крышка; 10 - дренажная труба; 11 - жаровая камера; 12 - труба подпитки; 13 - труба второго контура; 14 - труба первого контура; 15 - жаровая труба; 16 - передняя крышка
