Привод нории состоит из подставки 1 (см. рис.1), мотор-редуктора 2, муфты 3, пластин 5.

Подставка сварной конструкции состоит из шести уголков, двух швеллеров и четырех косынок. Подставка предназначена для установки и крепления мотор-редуктора. Рама подставки выполняется из уголков (Ст.3сп) размером 45х45х4. Уголки между собой отличаются конструкционными размерами. Швеллеры размерами 100х50х5 и длиной 288 мм служат для установки и крепления к ним мотор-редуктора. Швеллеры устанавливают в верхней части подставки и крепят к раме подставки при помощи сварки. Косынки, изготовленные из БСт.2 пс, устанавливаются на месте крепления подставки к пластинам при помощи сварки.

Мотор-редуктор МПЗ-2 состоит из мотора и редуктора. Мотор 4А100lpс мощностью 4 кВт и частотой вращения вала 1450 об/мин. Редуктор цилиндрический, горизонтальный, частота вращения на выходном валу 100 об/мин и допускаемым крутящим моментом 25 Н.м. Масса мотор-редуктора 75 кг.

Мотор-редуктор предназначен для передачи крутящего момента на рабочие органы нории 3. Установку мотор-редуктора производят на подставке с симметричным расположением валов верхнего барабана и вала мотор-редуктора. Крепится к швеллерам при помощи 4-х болтов.

Соединение вала верхнего барабана нории с валом мотор-редуктора производится с помощью предохранительной шариковой муфты. Шариковая муфта служит для предохранения от поломок при больших перегрузках мотор-редуктора.

Пластины изготовлены из стали БСт.2 пс. Они служат для жесткости крепления корпуса нории с подставкой. Устанавливаются на корпусе нории при помощи сварки.

Все детали изготавливаются строго по размерам. Их установка производится поочередно.

Упрощение конструкции привода влечет замену цепной и клиноременной передачи, повышается надежность работы привода и в целом сушилки.

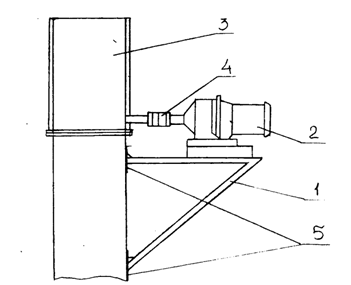

Рис.1. Привод нории 2НПЗ-20
