Предлагаемая установка нагрева и перемещения жидкости исключает: низкую энергетическую и экономическую эффективность бойлерных установок, невозможность получения давления смешанного потока на выходе из дозвукового струйного аппарата, превышающего этот параметр в рабочем потоке, повышение экономических и энергетических затрат для обеспечения снижения скорости звука в образующейся двухфазной среде, надежности стабильной работы от изменения режима работы в сверхзвуковых инжекторах.

Схематично представленная на рис.1. установка содержит трубопровод 1 нагреваемой жидкости, трубопровод 2 нагретой жидкости, между которыми установлен центробежный насос 4 с предвключенным пароводяным дозвуковым инжектором 5 с активным паровым потоком из трубопровода 3 и последовательно размещенным дозвуковым инжектором 6 с активным жидкостным потоком, инжектируемым по трубопроводу 9 паровым потоком из трубопровода 3. Инжектор 5 предназначен для перемещения жидкости из трубопровода 1 на всасывающий патрубок класса 4 и первичный разогрев жидкости. Инжектор 6 включает функции пароводяного контактного нагревателя для нагрева жидкости до необходимых параметров.

Всасывающий патрубок перекачивающего насоса 4 соединен байпасным трубопроводом 7 с трубопроводом 1 нагреваемой жидкости. Нагнетательный патрубок насоса 4 соединен с трубопроводом 2 нагретой жидкости байпасным трубопроводом 8 для перемещения жидкости минуя инжектор 6 если дополнительного нагрева не требуется. Установка укомплектована регулирующими вентилями 10-18 и обратными клапанами 19.

Установка нагрева и перемещения жидкости работает следующим образом. Открывают вентили 17, 14, 18 включают насос 4 и из трубопровода 1 подают жидкость (например, воду системы отопления с температурой 60 °С) в трубопровод 2. При этом насос 4 повышает давление воды трубопровода 1, например 1,5 ати, до требуемого давления в трубопроводе 2, например до 5,5 ати. Открытием вентилей 12, 10, 13 и закрытием вентиля 17 вводят в работу инжектор 5, который паром с давлением, например 4,5-5 ати инжектирует нагреваемую воду из трубопровода 1, разогревают её до температуры 80-90 °С, и с давлением 3-4 ати подают на всасывающий патрубок насоса 4. При этом нагрузку насоса 4 снижают до уровня, необходимого для поддержания требуемого давления в трубопроводе 2 (5,5 ати). В результате увеличения начального давления жидкости во всасывающем патрубке насоса 4 с 1,5 до 3-4 ати повышают экономическую эффективность установки в технологическом, энергетическом и стоимостном выражениях.

С целью повышения температуры воды в трубопроводе 2, её нагревают в инжекторе 6 путем открытия вентилей 11, 15, 16, закрытия вентиля 18 и инжектирования жидкости после насоса 4 водяного пара из трубопровода 3 по трубопроводу 9.

В результате компенсации электроэнергии, расходуемой на перемещение жидкости механическим насосом, паром, применения контактного метода нагрева жидкости в дозвуковых инжекторах достигают поставленную цель.

Эффект от внедрения на Рижском электромашиностроительном заводе составил экономию пара 6-9% и снижения потребляемой перекачивающим насосом электроэнергии 30-40%.

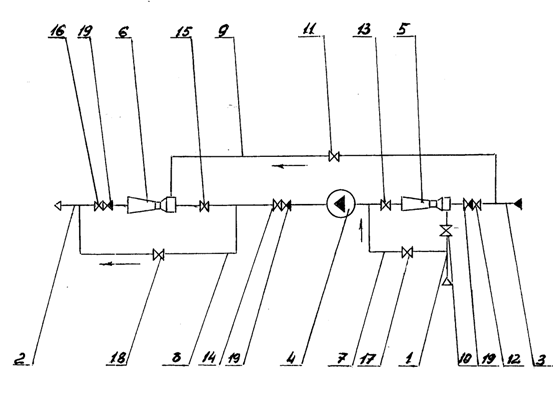

Рис.1. Установка нагрева и перемещения жидкости
