Номер 10-037-00 |
|||
|
Наименование проекта Аппарат для рекуперации тепла отработанного пара |
|||
|
Назначение Для экономии энергетических ресурсов |
|||
|
Рекомендуемая область применения Найдет применение в качестве конденсатоотводчика в энергетической промышленности и в паропотребляющих технологиях других отраслей промышленности, сельского и коммунального хозяйства. |
|||
|
Описание
Представленное на рис.1 устройство включает вертикальный сепаратор-конденсатоотводчик 1, соединенный с паропотребителем тангенциально введенным в вертикальный цилиндрический корпус 2 штуцером 3, содержащим дросселирующую диафрагму 10 и емкость 4 сепарированного конденсата, которая через трубопровод 5, насос 6 подключена к системе сбора конденсата. Сепаратор-конденсатоотводчик 1 по пассивному потоку соединен через паропроводы 7 и 8 с жидкостно-паровым инжектором 9, подающим теплоноситель на теплоприемник целевого назначения. Аппарат работает следующим образом. Через инжектор 9 к теплопотребителю поверхностной теплопередачи подают нагреваемую жидкость с давлением 3 ё5 ати (пар с давлением 4 ё5 ати и температурой 140 ё150 °С). Целевой объект (тканевое полотно, древесная плита, лаковая пленка, жидкостная смесь) нагревают, а парожидкостную смесь после конвективных поверхностей нагрева (конденсатно-паровая смесь) направляют в сепаратор-конденсатоотводчик 1, где она, проходя через диафрагму 10 дросселируется до давления 0,1 ё0,2 ати и сепарируется на фазы: конденсат, пар вторичного вскипания. Конденсат из емкости 4 насосом 6 направляют в систему сбора конденсата. Пар вторичного вскипания подают пассивным потоком в активную струю греющего (нагреваемого) теплоносителя инжектора 9 и далее - на теплопотребитель. Экономический эффект от внедрения аппарата определяется снижением расхода потребляемого теплоносителя на 25ё30% (пар).

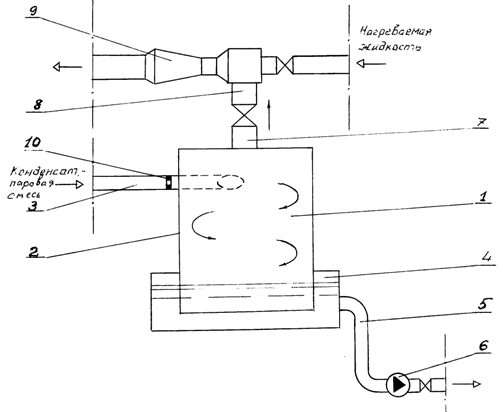

Рис.1. Аппарат для рекуперации тепла отработанного пара |
|||
|
Преимущества перед известными аналогами Значительное снижение расхода потребляемого теплоносителя. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Экономический эффект от внедрения аппарата определяется снижением расхода потребляемого теплоносителя на 25-30% (пар). |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 13.03.2000 |
