ИННОВАЦИИ БИЗНЕСУ

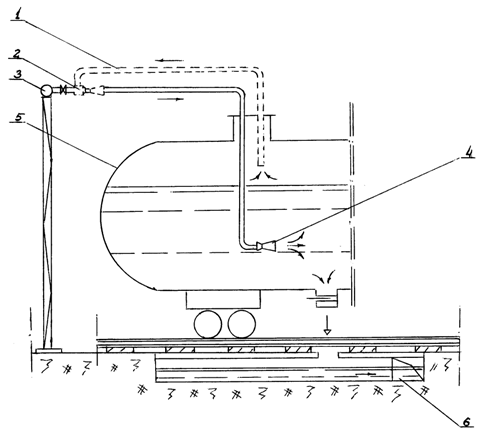

Устройство, обеспечивающее повышение экономической и экологической эффективности слива высоковязкой жидкости, например, топливного мазута выполнено (пунктирный контур на рис.1) на основе трубопровода 1 (шлангового соединения) рециркуляции несконденсированного острого греющего пара и легколетучих продуктов испарения сливаемой жидкости, который пассивным потоком введен в камеру смешения парожидкостного инжектора 2. Активным потоком инжектор 2 соединен с распределительным паровым коллектором 3 для подачи острого греющего пара через жидкостный инжектор 4 в слой жидкости, сливаемой из цистерны 5 в канал 6.

Установка слива высоковязкой жидкости работает следующим образом. Из распределительного парового коллектора 3 через парожидкостный инжектор 2 и жидкостной инжектор 4 в слой сливаемой высоковязкой жидкости, расположенный в цистерне 5 подают греющий пар с давлением 2ё3 ати и температурой 115ё130°С. Под воздействием высокотемпературного теплоносителя снижают вязкость, повышают текучесть жидкости, которая сливается в канал 6, и ее транспортируют для использования по назначению, а скапливающиеся в надслоевом пространстве цистерны 5 несконденсированный барботируемый пар и образующиеся легколетучие продукты испарения по трубопроводу 1 направляют в инжектор 2 откуда после смешения с активным потоком греющего пара подают на повторное использование в слой сливаемой жидкости, что исключает потери теплосодержания несконденсированного в слое жидкости пара, испаряющихся легколетучих компонентов, загрязнение ими атмосферы.

Эффект от внедрения на комбинате комплексной переработки древесины при сливе топливного мазута М-100составил экономию 5ё8% греющего пара, 3ё5% сливаемого мазута, исключается загрязнение окружающей среды.
