Результат выполнения конструкторской разработки

Устройство для установки и фиксации деталей содержит втулку 1 (см. рисунок), посадочное отверстие которой выполнено с эксцентричной проточкой 2 и выходящим из нее сквозным радиальным резьбовым отверстием, вкладыш 3, установленный в продольном пазу 5 оправки 4. Винт 6 используется для долговременной фиксации в осевом направлении втулки относительно оправки. Контролируемая шестерня 7 базируется на втулке при помощи быстросъемной шайбы 8 и гайки 9.

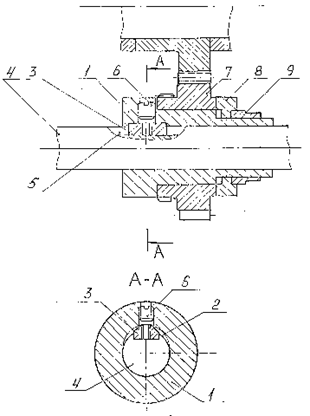

Рис. Устройство для установки и фиксации деталей.

Устройство работает следующим образом. Контролируемая шестерня устанавливается на цилиндрическую поверхность до упора в торец втулки, которая является базой для контролируемой шестерни и закрепляется на ней с помощью быстросъемной шайбы и гайки. Методом осевого перемещения контролируемая шестерня, установленная на втулке, принимает нужное положение, обеспечив зацепление с сопрягаемым зубчатым венцом, который установлен на ведущем шпинделе, после чего контролируемая шестерня начинает вращаться и приводит во вращение само устройство.

Под действием инерционных сил втулка проворачивается относительно оправки на некоторый угол. Дальнейший проворот предотвращается круговым клином, который создан с помощью эксцентричной проточки в отверстии втулки и вкладыша. При этом за счет прижатия вкладыша к плоской поверхности паза оправки возникают силы трения, которые препятствуют смещению втулки относительно оправки в осевом направлении. При окончании работ расклинивание устройства осуществляется проворотом втулки в обратном вращению направлении. Далее осуществляется наладка на следующий венец контролируемой шестерни и процесс повторяется. Все устройство установлено в центровых отверстиях, которые являются конструкторскими, технологическими и измерительными базами, то есть использован принцип совмещения баз, повышающий точность устройства. Устройство может работать в постоянно установленном положении. Это осуществляется при помощи винта, размещенного в бортике втулки, при завинчивании которого посредством вкладыша втулка жестко фиксируется в нужном положении.

На устройство получено решение о выдаче свидетельства на полезную модель (заявка № 98115461/20(016990)).
