Установка предназначена для нагрева и подачи воды машины ЛПСС (линия промывочная скоростной сушки, ширина 140 см) для промывки хлопчатобумажной ткани после печати с целью экономии энергетических ресурсов. Кроме того установка может найти широкое применение для подготовки реагентных смесей для зачистки транспортных емкостей, площадок промышленного и бытового обслуживания, для нагрева воды при отогревании картеров автомобилей на открытой стоянке в зимних условиях.

На рис.1. схематично представлена двухступенчатая установка нагрева и подачи промывочной воды машины ЛПСС, выполненная на базе инжектора (В-250) и пароводяного инжектора второй ступени. Инжектор через вестовой клапан соединен с канализационным коллектором . Регулировку режимов работы установки осуществляют вентилями 1-6.

Установка работает следующим образом. Последовательным открытием вентилей 1, 2, 3, 4, на инжектор подают нагреваемую техническую воду с температурой 8ч10 °С и расходом 10ч12 т/ч и водяной пар с давлением 2ч2,4 ати и температурой 200ч240 °С. Воду нагретую до 50ч55 °С при закрытом положении вентиля 6 отводят в коллектор горячей воды. Для повышения температуры промывочной воды до 90ч100 °С вентиль 3 закрывают и направляют ее в пароводяной инжектор второй ступени, где степенью открытия вентиля 5 устанавливают требуемую температуру.

Пароводяной инжектор , представленный на рис.2., включает в себя камеру 1 смешения, корпус 2 камеры смешения, двухступенчатое паровое сопло 3, центральное сопло 4, кольцевое сопло 5, конденсационно-нагревательное сопло 6, промежуточное сопло 7.

Установка может быть рассчитана на работу в одноступенчатом режиме пароводяного инжектора .

Использование струйных аппаратов для нагрева и транспортировки воды в технологии производства и применения теплоносителей представляет широкие возможности по снижению расхода энергоресурсов. Данные устройства позволяют полностью отказаться от парожидкостных нагревателей и значительно снизить нагрузку перекачивающих насосов. В пароводяных струйных аппаратах осуществляется повышение давления и температуры жидкости за счет кинетической энергии струи пара, который в процессе смешения с жидкостью полностью конденсируется в ней.

Определяемый снижением затрат на потребляемый греющий теплоноситель, на перемещение промывочной воды и интенсификацией теплообмена, экономический эффект от внедрения установки составляет 31 тыс.руб. в год.

Установка защищена патентом РФ на полезную модель № 6853.

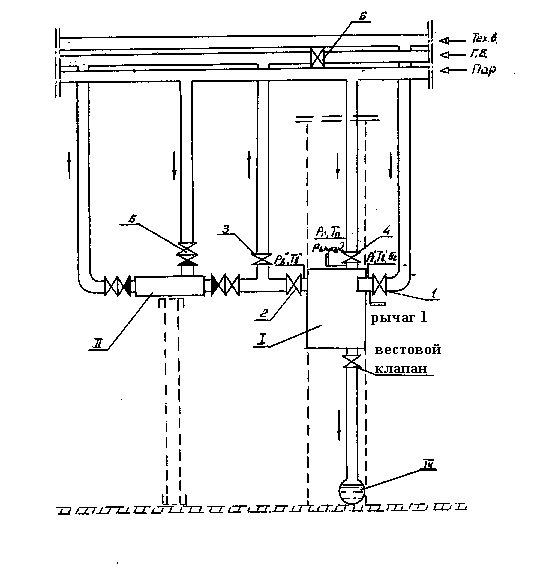

Рис. 1. Установка нагрева и подачи промывочной воды машины ЛПСС

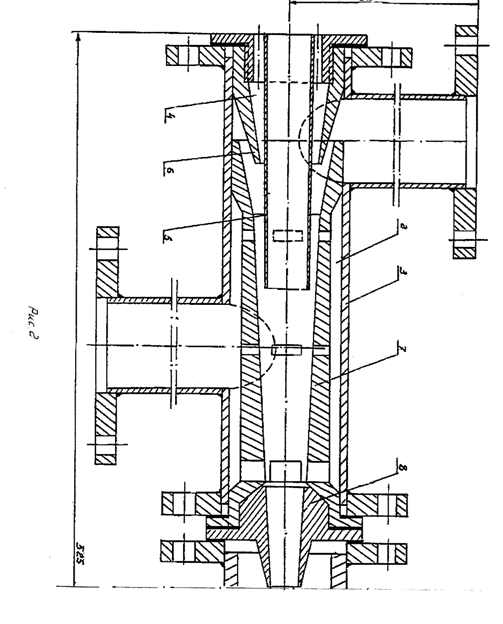

Рис.2. Пароводяной инжектор
